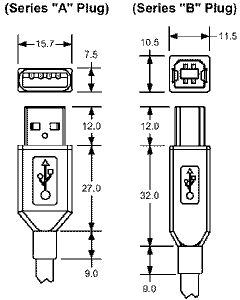

Разъем кабеля USB

Разъемы для подключения клавиатуры

Разъем питания приводов

ATX разъем питания материнской платы

AT разъемы питания материнской платы

P8

№	Сигнал	Цвет
	Power Good	оранжевый
	+5В	красный
	+12В	желтый
	-12В	голубой
	корпус	черный
	корпус	черный

P9

№	Сигнал	Цвет
	корпус	черный
	корпус	черный
	-5В	белый
	+5В	красный
	+5В	красный
	+5В	красный

№	Сигнал	№	Сигнал
1*	+3,3 В		+3,3 В
	+3,3 В		-12 В
	Земля	13*	Земля
	+5 В	14*	Power Supply On
	Земля		Земля
	+5 В		Земля
	Земля		Земля
	Power Good		-5 В
	+5 В Standby		+5 В
	+12 В		+5 В

№	Сигнал	Цвет
	+12В	желтый
	корпус	черный
	корпус	черный
	+5В	красный

Внимание! контакты нумеруются не по кругу, обращайте внимание на цифру, стоящую возле контакта.

DIN5

PS/2

№	Сигнал	Назначение
	Тактовая частота	Выход
	Линия данных	Вход/Выход
	Сброс	-
	Корпус	Вход
	+5В	Вход

№	Сигнал	Вход/Выход
	Линия данных	Вход/Выход
	Не подключен	Резерв
	Корпус	Вход
	+5В	Вход
	Тактовая частота	Выход
	Не подключен	Резерв

Разъем мыши для COM-порта. (DB-9)

№	Сигнал
	MouseData
	GND
	+5V
	MouseClock

№	Сигнал	№	Сигнал
A1	Vcc	B1	Vcc
A2	Port0 data+	B2	Port1 data+
A3	Port0 data-	B3	Port1 data-
A4	GND	B4	GND
