Сравнительная характеристика контактной и безконтактной аппаратуры

Полупроводниковые логические элементы.

Сумматоры

Применяют для сложения 2-х многоразрядных двоичных кодов логической части элементов автоматики. При поразрядном сумматора могут быть поданы 3 двоичных числа(одноразрядных, а,в,ск-1). В результате операции суммирования 2-х чисел возникает сигнал суммы S’ и сигнал переноса P’

Есть полный сумматор и полусумматор. Полный сумматор можно получить из 2-х полусумматоров.

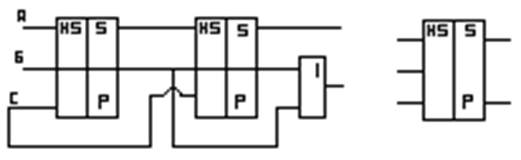

Схема полного сумматора.

Обозначение в схемах:

В настоящее время большинство схем управления выполняют на безконтактных элементах. Современные автоматические линии содержащие в своём составе большое количество элементов управления, предъявляют высокие требования по быстродействию, надёжности и долговечности.

Долговечность реле составляет 5* срабатывания при 2-3х тысяч включений в час.

Путевые выключатели и переключатели должны иметь износостойкость 3* срабатывания с частотой 2 тысячи включений в час. Только при этих условиях можно обеспечить надёжнуюработу линии.

В настоящее время на одну технологическую позицию приходиться 20-40 электронных аппаратов. Выпускаемые в настоящее время промышленностью промежуточное реле обладает износостойкостью 1* срабатывания, при частоте включения 1200 включений в час.

У современных герконовых реле РПГ-10 эти показатели составляют 10* срабатывания при частоте 3600 включений в час. Основными причинами низкой долговечности контактных устройств является подгорание контактов, низкий срок службы катушек управления. Поэтому промышленность переходит на производство безконтактных логических элементов(БЛЭ).

Применение БЛЭ особенно оправданно в сложных схемах управления, когда количество входных сигналов в несколько раз превышает количество выходных сигналов, при большом числе контактов и реле в контактном варианте.

4.2.2. Логические элементы серии “Логика И”.

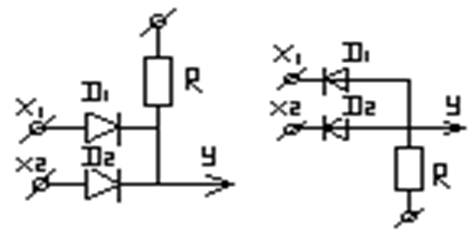

Простейшие логические элементы могут быть выполнены на диодных полупроводниках. Особенностью диодных элементов является разность сопротивлений прохождение тока в прямом и обратном направлении.

Последнее время большинство элементов логики выполняют на интегральных микросхемах. Микросхемы различаются степенью интеграции, которая обозначается:

= , где N- количество элементов в схеме.

В 1 удаётя разместить до и более 500 элементов.

Если n=10, то си=1

Малая степень интеграции – это элементы логики “не”, ”или”, ”и”.

При n=100, то си=2 средняя степень интеграции.(триггеры, регисторы, счётчики).

Если n=1000, то си=3 третья степень интеграции.

Большие интегральные схемы(БИС) арифметические, логические устройства, счётчики, запоминающие устройства.

Если n=более 1000, то это сверх большие интегральные схемы(СБИС),микропроцессоры, элементы большой памяти.
