АИМ -модулятор

Схема содержит электронные ключи, накопительный конденса­тор и операционные усилители. Ключи КЛ 1 на входе являются ам­плитудно-импульсными модуляторами каналов и включаются по­очередно, их число равно числу каналов. Ключ КЛ 2работает одно­временно с КЛ 1и подключает на короткое время заряда т₃ накопи­тельный конденсатор, который заряжается до уровня амплитуды АИМ сигнала. Для уменьшения времени заряда конденсатора уси­литель Усил 1 имеет достаточно малое выходное сопротивление. КЛ 1 и Кл 2 размыкаются. Усилитель Усил 2 имеет высокоомное входное сопротивление, что обеспечивает практически по­стоянное значение напряжения, заряда конденсатора на весь пери­од квантования и кодирования сигнала.

КЛ 3

ВЫХ

Усил 2

КЛ2

Усил 1

КЛ1

	Гр АИМ 1

КЛ 3

КЛ 2

КЛ 1

Гр АИМ 2

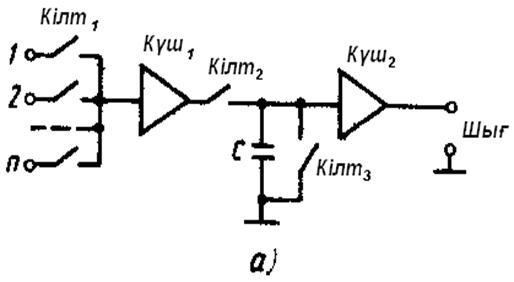

Рисунок 3. Структурная схема группового АИМ тракта (а) и временная диаграм­ма, поясняющая ее работу (6)

Контрольные вопросы:

1. Назовите виды квантование.

2. Поясните равномерное и неравномерное квантования

3. Какие требования предъявляются к амплитудно-импульсным модулято­
рам и временным селекторам?

4. Как строятся электронные ключи?

5. Объясните необходимость преобразования сигнала АИМ-1 в АИ.М-2 и
увеличения дли гельности импульса.

6. Как строится структурная схема преобразования сигнала АИМ-1 в
АИМ-2?
