Групові балонні установки

9.37 ГБУ слід вважати установку газопостачання, до складу якої входить більше двох балонів. В кожному конкретному випадку застосування групової балонної установки повинно бути обгрунтовано.

9.38 В складі ГБУ передбачають балони для ЗВГ, колектор високого тиску, регулятор тиску газу або регулятор-перемикач автоматичний, загальний вимикаючий пристрій, манометр, 3CKта трубопроводи.

При наявності в регуляторі тиску вбудованого 3CKустановка додаткового клапану не потрібна.

9.39 Число балонів в одній ГБУ визначають розрахунком, виходячи із годинної витрати газу та продуктивності одного балона в залежності від температури навколишнього повітря, марки газу та тривалості відбору газу.

9.40 Максимальну сумарну місткість балонів в ГБУ приймають за таблицею 24.

9.41 ГБУ розміщують в шафах із негорючих матеріалів або під захисними кожухами.

Розміщення ГБУ передбачають безпосередньо біля будинків або на відстані від будинків, не менше зазначеної в таблиці 25 та від споруд на відстані, не менше зазначеної в таблиці 26.

Таблиця 24

9.42 Стіни будинків, безпосередньо біля яких розміщуються ГБУ, повинні бути не нижче III ступеню вогнестійкості і не мати утеплювача з горючого матеріалу, віконних та дверних отворів на відстані, не менше зазначеної в таблиці 25 від групової балонної установки.

Біля громадського або виробничого будинку не допускається передбачати розміщення більше одної ГБУ.

Біля житлового будинку допускається передбачати розміщення не більше трьох ГБУ на відстані не менше 15м одна від одної.

Таблиця 25

Примітка. Відстань від групової балонної установки до виробничих будинків та складів, що по вибухопожежонебезпеці відносяться до категорії А і Б, слід приймати _____ більшою на 50 %, по пожежонебезпеці до категорії В - на 25 %.

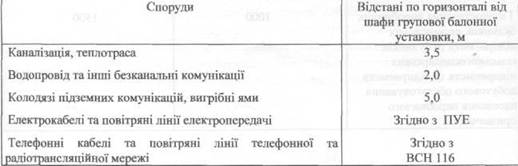

Таблиця 26

9.43 Шафи та балони установлюють на фундаменти, навколо яких повинна виконуватися вимощення шириною не менше 1 м перед шафою і 0,5 м з інших боків.

ГБУ розміщують в місцях, що мають зручний під'їзд для транспорту.

ГБУ, що розміщуються під захисними кожухами, повинні мати огорожу із негорючих матеріалів.

Над ГБУ допускається передбачати тіньовий навіс із негорючих матеріалів.

9.44 При необхідності забезпечення стабільного випарування ЗВГ та неможливості використання резервуарних установок допускається передбачати розміщення ГБУ в спеціальній будівлі або в прибудові до глухої зовнішньої стіни виробничого будинку, що газифікується. Зазначені будівлі або прибудови повинні відповідати вимогам розділу 5, як для окремо стоячих або прибудованих ГРП.

Вентиляцію проектують з розрахунку п'ятикратного повітрообміну за годину із видаленням 2/3 повітря з нижньої зони приміщення.

9.45 Вимоги 9.44 поширюються на проектування приміщень магазинів для продажу малолітражних балонів населенню. Максимальну місткість балонів, що знаходяться в магазині, та мінімальну відстань від магазина до будинків та споруд слід приймати за таблицями 24 та 25 як для промислових підприємств.
