Теплообменный аппарат – устройство, в котором осуществляется передача теплоты от горячего теплоносителя к холодному (нагреваемому). Теплоносителями могут быть газы, пары, жидкости. В зависимости от назначения теплообменные аппараты используют как нагреватели и как охладители.

Простейшим теплообменным аппаратом может служить трубка, внутри которой проходит жидкость или газ с температурой, отличной от температуры наружной среды (рис. 1, а).

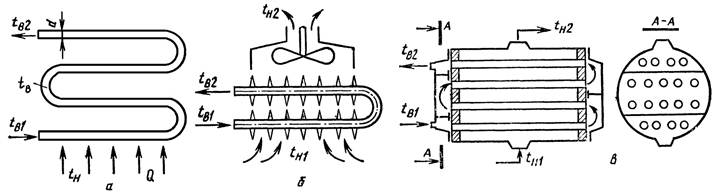

Рис. 1 Схемы теплообменных аппаратов: а – змеевиковый; б – змеевиковый с оребрением и принудительной циркуляцией воздуха; в – кожухотрубный

В аппаратах для охлаждения воздуха с целью повышения коэффициента теплопередачи путём увеличения скорости движения омываемой среды ставят вентиляторы (рис. 1, б). В кожухотрубных аппаратах (рис. 1, в), например, в испарителях, делают перегородки в крышках, увеличивая число ходов хладоносителя и соответственно уменьшая площадь проходного сечения.

Классификация теплообменных аппаратов может быть различной в зависимости от принципа, положенного в её основу.

Обычно применяют следующую классификацию теплообменных аппаратов:

1 по назначению: подогреватели, конденсаторы, охладители, испарители, паропреобразователи и т.п.;

2 по принципу действия: поверхностные и смешивающие.

В аппаратах поверхностного типа теплоносители ограничены твёрдыми стенками, частично или полностью участвующими в процессе теплообмена между ними.

Смешивающими называют такие теплообменные аппараты, в которых тепло- и массообмен происходит при непосредственном контакте и смешении теплоносителей. Поэтому смешивающие теплообменники иногда называют контактными. Наиболее важным фактором в рабочем процессе смешивающего теплообменного аппарата является поверхность соприкосновения теплоносителей.

Рекуперативными называются теплообменные аппараты, в которых теплообмен между теплоносителями происходит через разделительную стенку. При теплообмене в таких теплообменных аппаратах тепловой поток в каждой точке поверхности разделительной стенки сохраняет постоянное направление.

Регенеративными называются такие теплообменные аппараты, в которых два или большее число теплоносителей попеременно соприкасаются с одной и той же поверхностью нагрева. Во время соприкосновения с различными теплоносителями поверхность нагрева или получает или отдаёт теплоту. В разные периоды теплообмена направление теплового потока в каждой точке поверхности нагрева изменятся на противоположное.

В большинстве рекуперативных теплообменников теплота передаётся непрерывно через стенку от одного теплоносителя к другому. Такие теплообменники называются теплообменниками непрерывного действия. Теплообменники, в которых периодически изменяются подача и отвод теплоносителей, называются теплообменниками периодического действия.

Конденсатор – это теплообменный аппарат, в котором горячий пар, поступающий из компрессора, охлаждается и конденсируется за счёт отвода тепла воздухом или водой.

Конденсаторы можно классифицировать по виду охлаждающей среды, конструктивному выполнению и условиям конденсации холодильного агента.

По виду охлаждающей среды различают: водяные, воздушные, с водовоздушным охлаждением, с охлаждением кипящим хладоагентом (конденсаторы-испарители) или технологическим продуктом.

В зависимости от условий подачи хладоагента в аппарат его конденсация может происходить: на наружной поверхности теплообмена – кожухотрубные конденсаторы; внутри труб и каналов – змеевиковые, пластинчатые конденсаторы.

По характеру омывания поверхности теплообмена охлаждающей средой различают конденсаторы: с естественной циркуляцией среды; с принудительной циркуляцией среды; с орошением поверхности аппарата охлаждающей жидкостью; с кипением охлаждающей жидкости.

В домашних холодильниках применяют конденсаторы с естественной циркуляцией воздуха (в домашних холодильниках важно отсутствие шума, который создаёт вентилятор). По конструкции это может быть листотрубный аппарат из двух алюминиевых листов, у которых в результате прокатки под давлением образованы каналы. Применяют и змеевиковые конденсаторы с рёбрами из стальной проволоки или приваренные к железному листу.

В торговом холодильном оборудовании применяют ребристые конденсаторы (рис. 2) с принудительной циркуляцией воздуха (от вентилятора)[1].

Рис. 2 Конденсатор с воздушным охлаждением
