Микросхемы серии к157

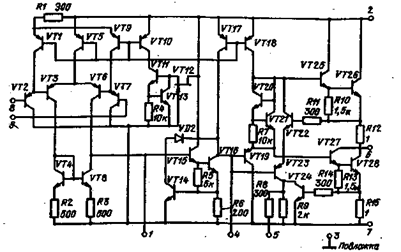

Микросхема К157УД1. На входе схемы ОУ (рис. 1.253) два эмиттерных повторителя на транзисторах VT2 и VT7, нагрузкой которых являются генераторы тока на транзисторах VT1 и VT9. Да­лее следует дифференциальный усилитель на транзисторах VT3 и VT6, в коллекторах которых включен трансформатор тока на тран­зисторах VT4 и VT8. Выходной сигнал дифференциального усилителя поступает на повторитель — транзистор VT15. С повторителя сигнал приходит на усилитель на транзисторе VT16. Нагрузкой этого тран­зистора является генератор тока на транзисторе VT17. С коллектора транзистора VT16 сигнал поступает на повторитель, в эмиттерной це­пи которого включены транзисторы VT20 и VT21. На этих транзисто­рах формируется напряжение, которое уменьшает порог открывания выходного составного повторителя на транзисторах VT25, VT26 и VT27, VT2&. Для защиты усилителя от перегрузок по выходу служат транзисторы VT22 — VT24, которые открываются напряжением, сфор­мированным на резисторах R1-2 и R15, при критических выходных токах. Схема на транзисторах VT11 — VT13 служит стабилизатором опорного напряжения для транзисторов VT1, VT5, VT9 VT10 VT17 и VT18.

На рис. 1.254 приведена амплитудно-частотная характеристика. Изменение максимального выходного сигнала от частоты показано на рис. 1.255. Влияние напряжения питания на коэффициент усиления и на потребляемый ток показано на рис. 1.256 и 1.257. Изменение коэф­фициента усиления от температуры приведено на рис. 1.258. Зависи­мость входного тока от напряжения питания изображена на рис. 1.259. Влияние температуры на разность входных токов пока­зано на рис. 1.260. Основная схема включения ОУ приведена на рис. 1.261.

Рис. 1.253 Рис. 1.254

Рис. 1.255 Рис. 1.256 Рис. 1.257 Рис. 1.258

Рис. 1.259 Рис. 1.260 Рис. 1.261

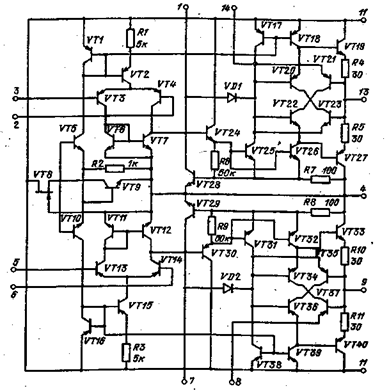

Микросхема К157УД2. Микросхема состоит из двух ОУ. Ее элек­трическая схема представлена на рис. 1.262. Рассмотрим работу од­ного ОУ. Входной дифференциальный каскад построен на транзисто­рах VT3 и VT4. В эмиттерах включен генератор тока на транзисторе VT2, а в коллекторах — схема трансформатора тока, обеспечиваю­щая большое эквивалентное сопротивление. Выходной сигнал сни­мается с коллектора транзистора VT7 и.подается на эмиттерный повторитель на транзисторе VT24. Далее сигнал поступает в базы транзисторов VT25 и VT26, в коллекторных цепях которых включен трансформатор тока на транзисторах VT17 и VT18. Выходной сиг- нал с коллекторов транзисторов VT18 и VT20 подается через эмит-терные повторители на транзисторы VT18 и VT27 на выход. Между базами транзисторов VT19 и VT27 включена мостовая схема (тран­зисторы VT20 — VT23), которая выполняет двойную роль: во-первых, она создает пороговое напряжение для выходных транзисторов, а во-вторых, при критических выходных токах эти транзисторы откры­ваются и соединяют коллектор транзистора VT25 с выходом. Мостовая схема также контролирует уровень сквозного тока, протекающе­го через транзисторы VT19 и VT27.

Рис. 1.262 Рис. 1.263

Рис. 1.264 Рис. 1.265 Рис. 1.266 Рис. 1.267

Рис. 1.268 Рис. 1.269



Для стабилизации ОУ по постоянному току е интегральной мик­росхеме существует общий каскад, в котором формируется эталон­ный ток, определяющий смещение токозадающих цепей. В истоке транзистора VT8 устанавливается напряжение, которое определяет ток в транзисторах УТ5 и VT10. Ток этих транзисторов формирует на транзисторах VT1 и VT16 эталонное напряжение, -поступающее в генераторы тока ОУ.

Амплитудно-частотные характеристики приведены на рис. 1.263. Зависимость максимального выходного напряжения от частоты по­казана на рис. 1.264. Изменения коэффициента усиления и потреб­ляемого тока от напряжения питания приведены на рис. 1.265 и

l.266. Влияние напряжения питания на входной ток показано на рис. 1.267, а изменение входного тока от температуры — на рис. 1.268. На рис. 1.269 приведена основная схема включения интегральной микросхемы.
