I. Управление коэффициентом усиления

Настройка усилителя на ОУ. Схема с ОУ (рнс. 4.1) счи­тается настроенной, если при E₁ = E₂=E₃ = 0 выходное напряжение равно нулю. Этот режим работы ОУ устанавливается при условии R₆=1/(1/R₁ + 1/R₂+1/R₃+1/R₄) (рис. 4.1,0); l/R₃+l/R₄+1/R₅ = = l/R₁+l/R₂ (рис. 4.1,6). При точной настройке усилителя значи­тельно ослабляется влияние изменения входных токов от температу­ры и прочих воздействий на дрейф выходного сигнала. Это очень важно при создании усилителей постоянного тока, для усилителей переменного тока и фильтров, во избежание ограничения динамиче­ского диапазона устройств.

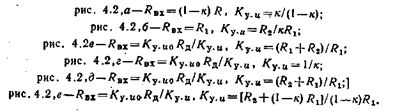

Плавная регулировка коэффициента передачи. На рис 42 пока­зано несколько схем включения.ОУ, в которых осуществляется плав­ная регулировка коэффициента передачи. Обозначим R_п — входное дифференциальное сопротивление, К_у._ио~ коэффициент усиления ОУ без ОС. На рис. 4.2 показаны схемы, которые имеют следующие па­раметры:

Рис. 4.1

Рис. 4.3 Рис. 4.4

Дискретное изменение коэф­фициента передачи. Дискретный способ регулирования усиления применяется при точных измере­ниях исследуемого сигнала. Приве­дены две схемы (рис. 4.3), кото­рые отличаются режимами работы усилителя в моменты переключе­ния с контакта-на контакт. В пер­вом случае один из входов ОУ находится в свободном положе­нии. Здесь входной сигнал не проходит- на выход. Во втором случае вход ОУ подключается через резистор R1 к общей шине. В этом режиме усилитель обладает максимальным усилением. От входного сигнала усилитель пер.еходит в режим насыщения.

Температурная стабилизация ОУ. Для температурной стабили­зации ОУ к его инвертирующему входу подключена терморегулирую-щая цепочка (рис- 4.4). Эта цепочка построена на двух стабилитро­нах. Стабилитрон VD1 имеет отрицательный ТКН, стабилитрон VD2, включенный в прямом направлении, имеет положительный ТКН. В результате с помощью потенциометра R2 можно выбрать любое значение ТКН, которое необходимо.для ОУ. С помощью потенцио­метра R4 компенсируется постоянное напряжение, поступающее от стабилитронов.
