Полосовые усилители

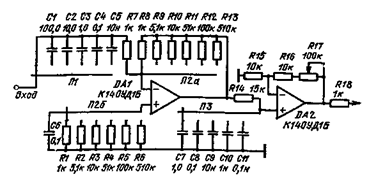

Линейный полосовой усилитель. Усилитель построен на двух ОУ типа К140УД1Б (рис. 4.90). На DAI выполнен усилитель с пере­менным коэффициентом усиления. Для уменьшения сдвигов посто­янной составляющей на выходе DA1 изменение коэффициента усиле­ния производится одновременным изменением резисторов как в цепи ОС, так и в неинвертирующем входе (переключатель П2). Нижняя граничная частота усиления определяется положением переключате­ля П1: 0,1; 6; 16; 160; 1600; 16000 Гц. Верхняя граничная частота определяется положением переключателя П3: 10; 100 Гц; 1; 10; 100 кГц и 1 МГц.

Следует учесть, что ОУ типа К140УД1Б имеет спад АЧХ с кру­тизной 6 дБ/октава, начиная с частоты 10 кГц, так что при коэффициенте усиления 500 верхняя гра­ничная частота усилителя будет равна 5 кГц.

Рис. 4.90

Рис. 4.91

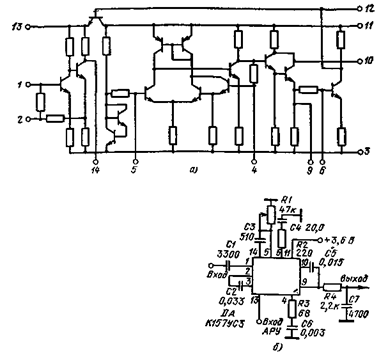

Усилитель промежуточной ча­стоты с АРУ на микросхеме К157УСЗ. Принципиальная схема К157УСЗ приведена на рис. 4.91, а, а периодический УПЧ на ней на рис. 4.91,6. В усилителе интеграль­ная микросхема выполняет не­сколько функций. В ней происхо­дит усиление сигнала с частотой 465 кГц, детектирование этого сигнала и усиление постоянной составляющей в цепи АРУ. Для входного сигнала, имеющего глубину модуляции 30% для сигналов от 50 мкВ до 3 мВ, выходной сигнал меняется не более чем на 6 дБ. Для входного сигнала 0,3 мВ коэффициент гармоник по модулирующему сигналу не более 3 %. Коэффициент усиления схемы более 10³. Напряжение сигнала АРУ должно находиться в пределах 3 — 4,5 В.

Рис. 4.92

Усилитель промежуточной частоты на микросхемах К122УС2Б. Схема УПЧ (рис. 4.92) содержит два резонансных каскада усиления, детектор и УПТ цепи АРУ. Чувствительность схемы 10 мкВ. Напря­жение шума, приведенное ко входу, 1 мкВ. Полоса пропускания 15 кГц. Схема АРУ обеспечивает изменение выходного сигнала на 6 дБ при изменении входного сигнала на 46 дБ.

Усилитель с регулируемой полосой пропускания. Усилитель по­строен на ОУ типа К140УД1Б (рис. 4.93), в цепь ООС которого включен контур. Часть выходного сигнала с делителя R2, R3 по­дается на неинвертирующий вход ОУ. На резонансной частоте кон­тура без ПОС усиление каскада будет определяться выражением K_{у u} = wL/R₁ — l/wCR₁. При введении ПОС усиление каскада увели­чивается, а полоса пропускания усилителя сужается, т. е. увеличива­ется эквивалентная добротность контура. Усилитель имеет низкое полное выходное сопротивление, что упрощает согласование его с последующими устройствами. Верхняя граничная частота использо­вания схемы определяется частотными свойствами ОУ.

Логарифмический усилитель. Усилитель (рис. 4.94) состоит из транзистора VT1, колебательного контура, настроенного на частоту 100 кГц, схемы детектирования, включающей конденсаторы С2, СЗ, диоды VD2, VD3 и УПТ на транзисторе VT2. Последний управляет базовым током транзистора VT1, что приводит к изменению коэффициента усиления каскада. При увеличении амплитуды входного сигнала, когда напряжение на конденсаторе СЗ оказывается доста­точным для открывания транзистора VT2, напряжение на его кол­лекторе будет уменьшаться, что приведет к уменьшению коэффици­ента передачи транзистора VT1. В результате амплитудная харак­теристика близка к логарифмической. Максимальный коэффициент усиления схемы около 100.

Рис. 4.93 Рис. 4.94
