Преобразователи сигналов

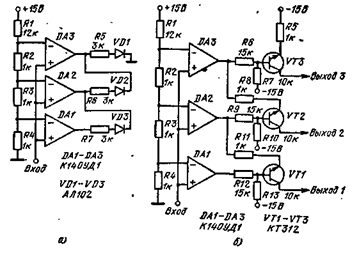

Пороговый преобразователь входного сигнала. Схема (рис. 15.46, а) осуществляет поочередное включение светодиодов, подсоединенных к выходам ОУ. Диоды включены таким образом, что при включении последующего диода выключается предыду­щий. Это достигается тем, что пороги- открывания ОУ различны: у усилителя DA1 минимальный порог, а у усилителя DA3 — макси­мальный. У всех закрытых ОУ выходные напряжения имеют мину­совое значение. С включением первого усилителя через первый светоднод протекает ток, он светится. Когда включается второй усилитель, загорается второй светодиод, а первый выключается, по­скольку выходные напряжения первых двух усилителей будут равны.

Рис. 15.46

Если вместо светодиодов поставить транзисторы, то в зависи­мости от уровня входного сигнала будет включаться определенный транзистор и через его коллектор потечет ток. Ток регулируется эмиттерными резисторами. На схеме (рис. 15.46, б) ток равен 10 мА.

Квантующий преобразователь. Устройство служит для кванто­вания входного сигнала на дискретные уровни и отображения его на светодиодном экране. Схема (рис, 15.47) состоит из двух парал-лельцых рядов ОУ (компараторов). Каждый ОУ имеет свой порог открывания. Микросхемы DAI — DA9 имеют пороги открывания, установленные с дискретностью 50 мВ, а ОУ DA10 — DA19 имеют пороги с дискретностью 500 мВ. Входной сигнал поступает одно­временно на все входы ОУ. При нулевом входном сигнале ОУ DAI — DA9 будут иметь на выходе положительные напряжения, а DA10 — DA19 — отрицательные. Когда входное напряжение достиг­нет 50 мВ, переключится ОУ DA9. При дальнейшем увеличении входного сигнала будут поочередно включаться ОУ DA8 — DA1. Микросхема DA1 переключится при входном напряжении 450 мВ. Когда напряжение на входе достигнет 500 мВ, переключится ОУ DA19. На выходе микросхемы появится напряжение положитель­ной полярности, которое пройдет через диод VD9 на транзистор VT9. Полевой транзистор включен в режим генератора тока. С по­мощью резистора R29 устанавливается ток стока 1 мА. Этот ток при Протекании через резисторы R2 — R10 изменит пороги переключения микросхем DAI — DA9. У микросхемы DA9. порог составляет 550 мВ, а у микросхемы DA8 — 600 мВ и т. д. Микросхемы DAI — DA9 вновь начнут отслеживать входной сигнал. Когда входной сигнал достиг­нет уровня 1 В, сработает микросхема DA18, которая снова изме­нит пороги срабатывания, микросхем DAI — DA9. Этот процесс пе­риодически будет повторяться до максимального значения входно­го сигнала, равного 5 В. Для настройки преобразователя необходимо значительное внимание уделить стабильности ОС, вводимой через транзисторы. Следует с большой точностью устанавливать пороги открывания микросхем.

Рис. 15.47

Рассмотренную схему можно применить как преобразователь аналог — код, если на выходе ОУ поставить дополнительные логи­ческие элементы.

Рис. 15.48

Преобразователь «напряжение — частота». Входной сигнал от­рицательной полярности подается на вход интегратора (рис 1548 а) Напряжение на выходе ОУ DA1 ллавно нарастает: Микросхема DA2 закрыта напряжением с потенциометра R4, Отрицательное выход­ное напряжение этого ОУ закрывает транзистор. Когда напряже­ние на интеграторе превысит напряжение на потенциометре (2 В) ОУ DA2 переключится. Положительное напряжение откроет тран­зистор. Произойдет разряд конденсатора. Если входной сигнал ме­няется от 0,1 до 3 В, то частота линейно меняется от 100 Гц до 10 кГц. Линейный закон изменения частоты выходного сигнала от амплитуды входного выполняется с точностью ±1 % (рис 1548 б)

Рис. 15.49

Рис. 15.50

Преобразователь «напряжение — время». Операционные уси­лители DA1 и DA2 преобразователя (рис. 15.49) образуют генера­тор треугольных импульсов. Микросхема DA2 выдает на выходе прямоугольные импульсы, амплитуда которых определяется стаби­литронами. Микросхема DA1 интегрирует эти прямоугольные им­пульсы «формирует треугольные. Частоту импульсов можно регулировать в пределах от 0,05 до 4 Гц Выходной сигнал генератора треугольных импульсов суммируется с сигналом на входе Нуль-ин­дикатором является ОУ DA3. В момент равенства слагаемых сигна­лов ОУ переключается. Длительность выходного сигнала обратно пропорциональна амплитуде входного. Максимальная амплитуда выходного сигнала зависит от напряжения на стабилитроне VDL Линейный преобразователь «напряжение — частота» При дей­ствии на входе ОУ DA1 преобразователя (рис. 1550, а) положи­тельного напряжения происходит заряд конденсатора С1. Напря­жение на входе ОУ DA2 постепенно увеличивается. Когда это на­пряжение достигнет порогового уровня E₂, ОУ DA2 переключится и положительное напряжение на его выходе откроет транзистор VT1. Конденсатор С1 быстро разрядится через транзистор. После этого начинается новый цикл заряда конденсатора. Частота следо­вания импульсных сигналов на выходе микросхемы DA2 определя­ется выражением f=E₁/E₂R₁C. Если транзистор обладает большим неуправляемым коллекторным током, то следует между базой и эмиттером включить резистор сопротивлением 10 кОм. Работа схе­мы проиллюстрирована графиком на рис. 15,50, б.
