Умножители напряжения

Преобразователи с накопительными конденсаторами. Удвоители напряжения используют свойство накапливать и в те­чение некоторого времени сохранять электрический заряд Выходное напряжение схем (рис. 17.24, а, б) близко к удвоенному амплитуд­ному значению входного напряжения. На рис. 17.24, в схема имеет выходное напряжение, равное удвоенному действующему значению входного. Емкости конденсаторов в удвоителях выбирают одинако­выми. Во всех удвоителях при действии положительной полуволны входного сигнала через соответствующий диод заряжается один конденсатор, а при действии отрицательной полуволны через другой диод — второй конденсатор. Эти заряды определяют напряжение Для высоковольтных умножителей применяют диоды: 2Ц101 А (1 кВ), 2Ц106А (4 кВ), 2Ц106Б (6 кВ), 2Ц106В (8 кВ): 2Ц106Г (10 кВ).

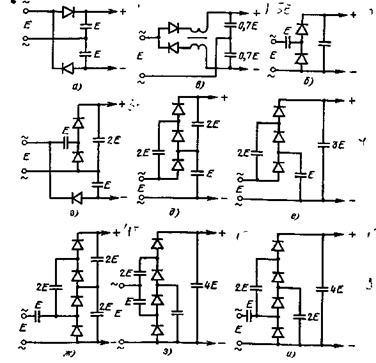

Рис. 17. 24 (а — и)

По аналоговой структуре, что и удвоители, построены схе­мы для умножения в большее число раз. На рис. 17.24 г — е приведены схемы умножителей на 3, на рис. 17.24, ж — м — умножителей на 4, на рис. 17.24, н, n — умножителей на 6 и на рис. 1724 р — т — умножителей на 8.

Умножитель напряжения — интегральная микросхема К299ЕВ Микросхема (рис. 17.25) работает при входном напряжении до 1200 В. Максимальное выходное напряжение может достигать зна­чения 2 кВ, выходной ток — не более 0,2 мА. Для такого выходно­го тока напряжение пульсации составляет не более 100 В Интег­ральная микросхема работает на нагрузку 10 МОм. Максимальная частота входного напряжения 20 кГц.

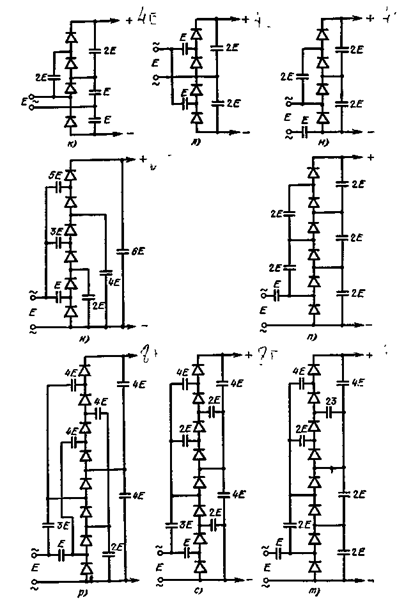

Рис 17.24 (к — т)

Рис. 17.25

Двухполупериодная схема умножения. Умножитель напряже­ния (рис. 17.26) состоит из двух симметричных схем. В одну схему входят элементы С1, С2, VD1, VD2, а во вторую — СЗ С4 VD3 VD4. Конденсатор С2 является общим. Он заряжается пульсирую­щим напряжением с удвоенной частотой.

Рис. 17.26
