Бігуни

Обладнання для тонкого помелу глини.

Тонкий помел глини на заводах будівельної кераміки виконується на:

1. Дезінтеграторах.

2. Бігунах сухого помелу.

3. Млинах:

а) Ротаційних; б) Відцентрових; в) Шахтних.

Рис.1-3. 14-15.

Параметри	СМ-937А	СМК-128	СМК-211	СМК-359
П, т/год			10-12
nкор, об/хв
Dрух, мм		–	–	–
Dнерух, мм				–
Dпальця, мм				–
Lпальця, мм				–
N, кВт	4,5

Подрібнюються матеріали невисокої міцності: суха глина, дрібний вапняк, вугілля.

Дезінтегратори відносять до молоткових дробарок з жорстко закріпленими пальцями. Вихідний діаметр – 0,54 мм. Максимальна колова швидкість ротора 40 м/с. Продуктивність дезінтегратора залежить від рівномірності завантаження, частоти обертання, діаметра роликів, крупності кусків і вологості матеріалу.

Призначені для дрібного подрібнення ( м) та грубого помелу ( м) таких матеріалів як доломіт, вапняк, волога і суха глина, бій скляного та керамічного виробництва.

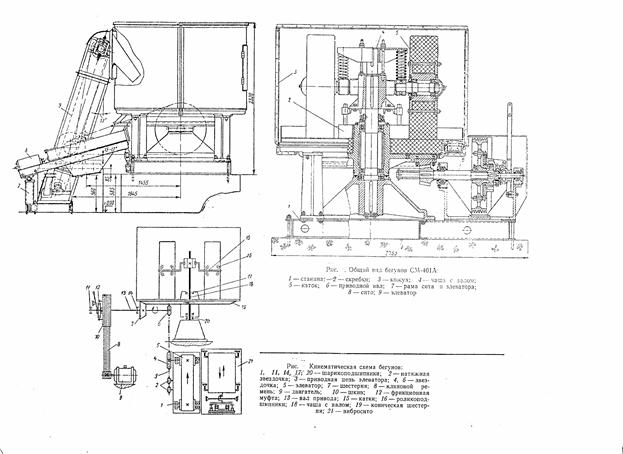

Застосування бігунів, що мають меншу ефективність у порівнянні з валковими дробарками, зумовлене виконанням спеціальних технологічних умов, коли поряд з подрібненням необхідно масу ущільнити, розтерти, видавити повітря. Подрібнення здійснюється внаслідок роздавлювання і розтирання між поверхнею котка і чаші.

Розрізняють бігуни:

1. Мокрого помелу (W = 16 – 20 %).

2. Сухого помелу (W 8 %).

Захоплення куска діаметром d котком діаметром D можливе при

. Поділивши на Р сos , отримаємо:

.

.

, .

– кут внутрішнього тертя.

;

– міцні породи.

.

– вологі глини.

.
