Описание технологической схемы

Курсовой работы

Технологическая схема предназначена для получения конечного продукта ЖЗ (жидкий продукт) требуемого качества γЗ.

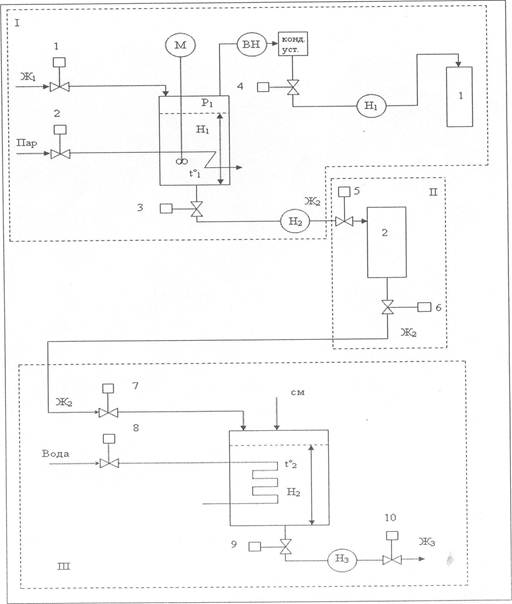

Технологическая схема состоит из выпарочной установки I, промежуточной ёмкости II, установки тепловой обработкой III и вспомогательного оборудования - насосов, моторов, запорной арматуры и трубопроводов. Установки расположенные компактно, расстояние между ними не превышает 10-15м. Схема ТОУ представлена ниже:

Установка I работает непрерывно, промежуточный продукт Ж2 поступает в промежуточную ёмкость II.

Установка III работает циклически. В неё периодически поступает продукт Ж2, заполняющий её до уровня Н2 и определенное количество сыпучего материала СМ. Нагрев смеси необходим для эффективного протекания реакции.

Задача системы управления – обеспечение протекания технологического процесса в заданном режиме и получение конечного продукта требуемого качества.

Описание заданной последовательности пуска ТОУ. Пуск ТОУ и выход его на технологический режим работы осуществляется последовательно, т.е. вначале пуск выпарочной установки, которая работает в непрерывном режиме, и получаемый продукт поступает в промежуточную технологическую емкость. При частичном заполнении этой емкости начинает работать установка тепловой обработки в циклическом режиме.

Процесс пуска ТОУ протекает следующим образом:

1. Проверяется исходное состояние оборудования и механизмов ТОУ - все клапаны закрыты, насосы и вспомогательные механизмы выключены, ёмкость для хранения промежуточного продукта не заполнена.

2. Пуск выпарочной установки:

ü включается система подачи исходной смеси (САР уровня) и мешалка М.

ü через некоторый промежуток времени (частичное заполнение установки исходной смесью) включается система нагрева и вакуум - насос ВН.

ü через заданный промежуток времени открывается клапан 4 и включается насос Н1.

ü При образовании промежуточного продукта требуемого качества в нижней части выпарочной установки, открывается клапан 3 и клапан 5, включается насос Н2, который перекачивает полученный продукт в емкость 2.

3. Пуск и работа установки тепловой обработки:

ü при частичном заполнении ёмкости хранения 2 открываются клапаны 6,7.

ü при заполнении установки до требуемого уровня поступает порция сыпучего материала СМ, объём которой определяется временем поступления Δt.

ü после загрузки установки включается система нагрева (САР t2), время тепловой обработки задаётся.

ü по получению конечного продукта заданного качества, которое контролируется датчиком, включаются клапаны 9,10 и насос НЗ.

ü после откачивания конечного продукта, установка возвращается в исходное состояние и цикл повторяется.
