Порядок выполнения лабораторной работы. Определение параметров работы глубиннонасосной установки по динамограмме

Определение параметров работы глубиннонасосной установки по динамограмме

По динамограмме нормальной работы глубинного насоса (рисунок 3.4)

можно определить:

1) Максимальную и минимальную нагрузки на полированный шток:

(7.1)

(7.2 )

где и ~ минимальное и максимальное значения записи нагрузки на динамограмме, см; Мр масштаб измерения нагрузки, кН/см.

2) Амплитуду колебаний нагрузки

(7.3)

3) Максимальное напряжение в верхней штанге

(7.4)

где

4) Потерн хода плунжера вследствие деформации насосных труб и штанг

(7.5)

где Ms - масштаб измерения длины хода.

5) Коэффициент подачи на­сосной установки, учиты­вающий наполнение насоса и упругие изменения, штанг и труб можно определить только при нормальной ра­боте насоса, т.е. при отсутствии утечек

(7.6)

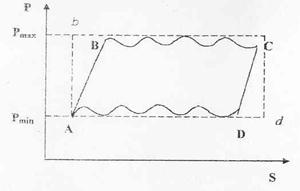

Рисунок 7.4 - Практическая динамограмма при нормальной работе насоса.

1) Ознакомиться с устройством и принципом работы динамографа ГДМ - 3.

2) Изучить теоретическую динамограмму.

3) Ознакомиться с отражением неполадок в работе глубинного насоса по практическим динамограммам.

4) Определить основные параметры работы установки.

5) Результаты расчётов занести в таблицу 3.1

Номер варианта	,кН	,кН	А, кН		кН/	, мм
