Элементы заголовков бланка

При возникновении проблем в процессе работы с BPwin использование «Help» — самый быстрый способ их решения. Чтобы приступить к работе с BPwin «Online Help», воспользуйтесь разделом «Help» на панели меню, затем выберите один из предложенных вариантов и продолжите поиск интересующей вас темы.

Вы можете также нажать F1, чтобы просмотреть контекстно-зависимую помощь для текущего диалогового окна или варианта меню. Вы найдете кнопки «Help» на большинстве диалоговых окон.

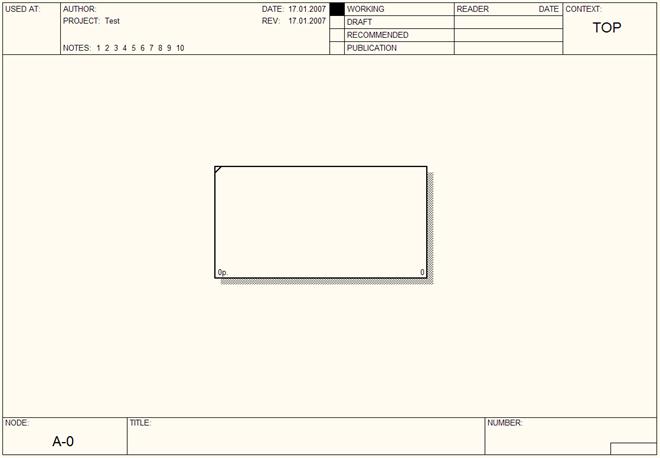

Стандартный бланк для рисования — это большая площадь главного окна BPwin справа от дерева модели. Она состоит из трех областей: типового заголовка; области для рисования; нижнего колонтитула.

Когда дерево моделей скрыто, бланк занимает полную область окна. Диаграмма может быть масштабирована при помощи инструментов настройки масштаба.

Стандартный бланк содержит типовой заголовок и нижний колонтитул. Элементы заголовка используются для того, чтобы отслеживать и документировать работу над моделью. Элементы нижней части бланка содержат информацию, идентифицирующую диаграмму: номер диаграммы и ссылку на родительскую диаграмму.

Поле	Назначение
Used At	Используется для ссылок на документы, где эта диаграмма исполь- зуется. Часто это поле не заполняется.
Author, Date, and Project	Содержит имя автора, создавшего диаграмму, дату создания и название проекта, для которого эта диаграмма и модель разрабатывались.
Notes 1 2 3 4 5 6 7 8 9 10	Используется при проведении сеанса экспертизы. Эксперт должен (на бумажной копии диаграммы) указать число замечаний, вычеркивая цифру из списка каждый раз при внесении нового замечания
Status	Статус отражает степень готовности диаграммы. Это поле исполь- зуется при осуществлении формального цикла публикации, чтения и редактирования модели.
Working	Новая диаграмма, в диаграмму внесены большие изменения или старая диаграмма переработана новым автором.
Draft	Диаграмма одобрена читателями. Она готова для рассмотрения ру- ководителем проекта и для подробного комментирования.
Recommended	Диаграмма и все сопровождающие ее комментарии рассмотрены и одобрены. Изменения в диаграмме не предполагаются.
Publication	Диаграмма готова к печати и публикации.
Reader, Date	Имя читателя и дата чтения (рецензирования).
Context	Это эскиз родительской диаграммы, на которой выделяется роди- тельский блок. Поле контекста на контекстной диаграмме содержит слово TOP, что показывает отсутствие у нее родительской диаграммы в этой модели. Работа, являющаяся родительской, показана темным прямоугольником, остальные – светлым. В левом нижнем углу показывается номер по узлу родительской диаграммы:
Node	Номер диаграммы. Он совпадает с номером декомпозируемого блока. Блок на контекстной диаграмме имеет номер A0. Диаграмма декомпозиции блока A0 содержит блоки A1, A2, A3, … Блок A1 декомпозируется в A11, A12, A13, …A11 – в A111, A112, A113, …
Title	Название диаграммы, совпадающее с названием декомпозируемого блока
Number	Так называемый C-номер, уникальный номер, однозначно идентифи- цирующий диаграмму. Обычно C-номер содержит инициалы автора как уникальный идентификатор (JDM001). C-номера используются как номера страниц. Если создается новая версия диаграммы, то новый вариант должен содержать ссылку на старую диаграмму, например, JDM002 (JDM001).
