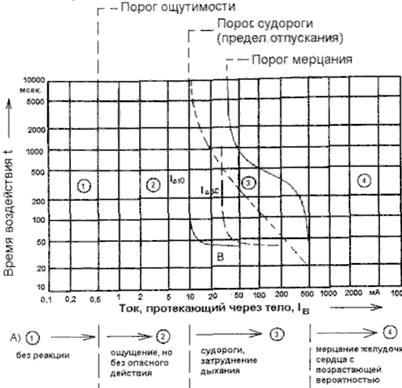

Характеристики опасности и отключения

А) Области действия переменного тока 50/60 Гц при различных токах протекающих через тело, и различном времени воздействия.

В) Верхняя характеристика отключения при отключении I_D.

I_D10: I_Dn = 10 mА,

I_D30: I_Dn = 30 mА.

ПРИЛОЖЕНИЕ 3.

В таблице 3.1 даны наибольшие допустимые напряжения прикосновения и токи, проходящие через тело человека, при аварийном режиме производственных электроустановок напряжением до 1000В с глухо заземленной или изолированной нейтралью и выше 1000В с изолированной нейтралью.

Род и частота тока	Норм. величина	Продолжительность времени
0,01-0,08	0,1	0,2	0,3	0,4	0,5	0.6	0,7	0,8	0,9	1,0	>1,0
Переменный, 50 Гц	Uпр, В
Ih, mA
Переменный, 400 Гц	Uпр, В
Ih, mA
Постоянный	Uпр, В
Ih, mA
Выпрямленный двухполупериодный	Uпр.ампл, В												-
Ih.ампл, mA												-
Выпрямленный однополупериодный	Uпр, В												-
Ih.ампл, mA												-

Примечание:

1. В таблице 3.1 приведены предельно допустимые уровни напряжений прикосновения и токов, протекающих через тело человека, при взаимодействии с электроустановками производственного назначения при аварийном режиме. Аварийный режим электроустановки - это работа неисправной электроустановки, при которой могут возникнуть опасные ситуации, приводящие к травмированию людей, взаимодействующих с электроустановкой.

2. Предельно допустимые уровни напряжений прикосновения и токов установлены для путей тока в теле человека от одной руки к другой и от рук к ногам.

3. Предельно допустимые уровни напряжений прикосновения и токов, протекающих через человека в течение более 1 с, соответствуют отпускающим (переменным) и небольшим (постоянным) токам. Отпускающим током называется электрический ток, не вызывающий при прохождении через тело человека непреодолимых судорожных сокращений мышц руки, в которой зажат проводник.

4. Для переменных токов в таблице указаны действительные (эффективные) значения нормируемых величин, а для выпрямленных - амплитудные.

ЛИТЕРАТУРА

1. Белов С.В., Ильницкая А.В., Козьяков А.Ф. и др. Безопасность жизнедеятельности. - Москва: Изд-во «Высшая школа», 1999. –448с.

2. Приказ Госгортехнадзора России «Перечень федеральных норм и правил промышленной безопасности опасных производственных объектов» от 21 декабря 1999 г. № 266.

3. Постановление Госгортехнадзора России «Об утверждении Положения о порядке технического расследования причин аварий на опасных производственных объектах» от 8 июня 1999 г. № 40.

4. ГОСТ 12.1.009-76. Система стандартов безопасности труда. Электробезопасность. Термины и определения.

5. ГОСТ 12.1.019-79. Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты.

6. ГОСТ 12.1.030-81. Система стандартов безопасности труда. Электробезопасность. Защитное заземление. Зануление.

7. ГОСТ 12.1.038-82. Система стандартов безопасности труда. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов.

8. Гигиенические требования к персональным ЭВМ и организации работы СанПИН 2.2.2/2.4.1340 - 03.
