Визуализация Light Converse

ArtNet

Локальная сеть

Функции очистки и сброса консоли

Выберите требуемую функцию. Отобразится окно подтверждения. Нажмите кнопку [Yes] для подтверждения функции очистки или кнопку [No] для отмены операции. Общий список функций очистки приведен ниже:

· Clear Colour Palettes … Clear DMX Patch – Очищает указанные объекты только из данных шоу консоли.

· Clear All (очистить все) – Очищает все упомянутые выше объекты шоу из консоли, но не очищает таблицу привязок адресов и не изменяет какие-либо установочные параметры.

· Reset Desk (сброс консоли) – Выполняет операцию Clear All, очищает таблицу привязок адресов и сбрасывает все установочные параметры к заводским установкам по-умолчанию.

Эта функция позволяет Вам установить различные параметры, связанные с передачей выходного DMX-сигнала с консоли посредством Ethernet. В настоящий момент в консоли поддерживается только стандарт ArtNet, но в дальнейшем могут быть добавлены другие протоколы.

Нажмите МФК [Network] или выберите кнопку [Network] в окне Setup. Функция [ArtNet] выбирается по-умолчанию.

Для того, чтобы использовать возможности работы консоли по ArtNet требуется сетевое соединение между консолью Leap Frog 48/96 и ArtNet-совместимым устройством. Это соединение может иметь различные формы, но наиболее часто используются кабель Cat-5 с перекрестными жилами или сетевой хаб и два стандартных кабеля Cat-5.

Устройства, принимающие ArtNet, должны быть расположены в той же подсети и иметь адреса в одном IP-диапазоне, что и передающая консоль. Для целей визуализации советуем назначить компьютеру адрес 2.0.0.#. После того, как компьютеру присвоен IP-адрес, запустите консоль и компьютер.

Следующая таблица содержит параметры ArtNet:

Transmit ArtNet	Позволяет или запрещает передачу данных ArtNet.
Network Switch	2 или 10. ArtNet допускает использование двух отдельных сетевых IP-диапазонов. Большинство пользователей используют 2.0.0.x
Subnet	Предпоследнее число в IP-адресах диапазона. Используется для нескольких сетей ArtNet в одной физической сети.
Universe x Port	Каждый порт должен быть назначен как отдельный порт или быть закрыт. Этот порт должен быть согласован с приемным устройством ArtNet (Light Converse и т.д.).
Light Converse Integration	Допускает дополнительную функциональность, которая должна быть использована с Light Converse (например, двунаправленная привязка каналов, выбор приборов и т.д.)

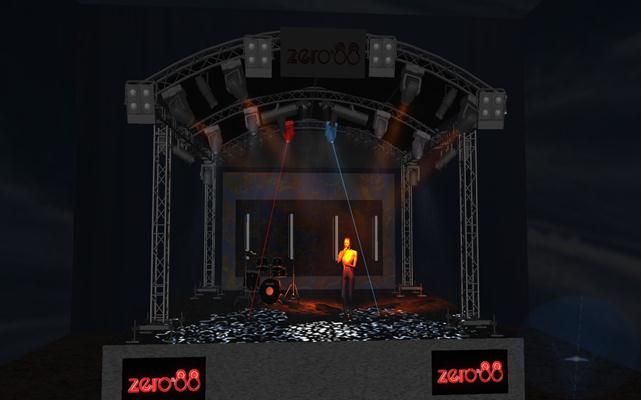

Визуализационное ПО Light Converse работает с Leap Frog в режиме прямого диалога, используя Artnet для организации двунаправленной связи.

Используя этот способ, возможно перемещать Ваши приборы в программе Light Converse и наблюдать эффект на консоли или, наоборот, наблюдать действия приборов на экране визуализации при работе с ними на консоли. Если Light Converse и Leap Frog находятся в одном сегменте Artnet, эта двусторонняя связь будет инициирована автоматически.
