Круглые сечения




3.64. Прочность круглых сечений (черт.3.32) с арматурой, равномерно распределенной по окружности (при числе продольных стержней не менее 7), при классе арматуры не выше А400 проверяется из условия

(3.123)

где r - радиус поперечного сечения;

ξcir - относительная площадь сжатой зоны бетона, определяемая следующим образом:

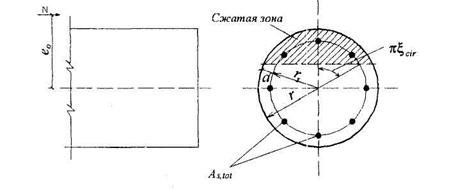

Черт.3.32. Схема, принимаемая при расчете круглого сечения внецентренно сжатого элемента

при выполнения условия

(3.124)

из решения уравнения

(3.125)

при невыполнении условия (3.124) - из решения уравнения

(3.126)

φ - коэффициент, учитывающий работу растянутой арматуры и принимаемый равным: при выполнении условия (3.124) φ = 1,6(1 - 1,55 ξcir) ξcir но не более 1,0; при невыполнении условий (3.124) φ = 0;

As,tot - площадь сечения всей продольной арматуры;

r s - радиус окружности, проходящей через центры тяжести стержней продольной арматуры.

Момент М определяется с учетом прогиба элемента согласно пп.3.53-3.55.

3.65. Проверку прочности, а также определение необходимого количества продольной арматуры для круглых сечений, указанных в п.3.64, допускается производить с помощью графиков на черт.3.33, используя формулы

(3.127)

Черт.3.33.Графики несущей способности внецентренно сжатыхэлементов круглого сечения

(3.128)

где значения as и аm определяются по графику в зависимости от значений соответственно и , а также от .

При этом момент М определяется с учетом прогиба элемента согласно пп.3.53-3.55.
