Вывод палитр

Копирование палитры

Именование палитры

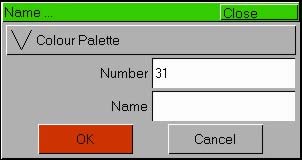

Отобразите соответствующее палитре окно на мониторе. Выберите запрограммированную палитру, которую необходимо поименовать. Нажмите кнопку NAME. Окно Name отобразится на мониторе:

Используйте МФК или внешнюю клавиатуру для ввода требуемого имени палитры, затем нажмите кнопку [OK] для завершения операции.

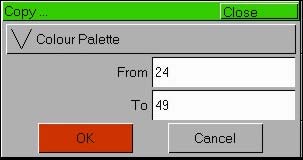

Отобразите соответствующее палитре окно на мониторе. Выберите запрограммированную палитру, которую необходимо скопировать. Нажмите кнопку COPY. На мониторе отобразится окно Copy:

Введите номер конечной палитры (To) и затем нажмите кнопку [OK] для подтверждения операции.

Если конечная палитра является незапрограммированной, исходная палитра скопируется в конечную палитру.

Если конечная палитра является запрограммированной, будет показано сообщение с предупреждением. У Вас будут варианты: перезаписать палитру или отменить операцию копирования.

Выберите требуемые приборы.

Нажмите кнопку COLOUR, BEAMSHAPE или POSITION для превращения МФК в кнопки выбора палитр. Используйте кнопки PAGE UP или PAGE DOWN для выбора требуемой страницы.

Нажмите МФК палитры для вывода данных, записанных в этой палитре для выбранных приборов.

Примечание – вывод палитр

При выводе палитры, если выбранный прибор не запрограммирован в палитре, но есть один или более приборов одной модели, которые запрограммированы в палитре, то приборы будут выдавать значение, которое запрограммировано для первого прибора этой модели.

Пример – Только Прибор 1 (MAC 250) запрограммирован в цветовой палитре 5; никаких других приборов не запрограммировано в этой палитре. Прибор 7 (другой MAC 250) ссылается на цветовую палитру 5. Это выглядит так, как будто нет запрограммированного значения для Прибора 7 в этой палитре, но Прибор 1 является прибором этой же модели и имеет значение, поэтому используется значение, сохраненное для Прибора 1.

Примечание – вывод палитры во времени

Удержание нажатой кнопки TIME и нажатие МФК палитры приведет к плавному переходу к выходным значениям палитры в течение внутреннего времени перехода. Параметр внутреннее время перехода (Fade Time) можно найти и отрегулировать на странице Special Page 1 МФК.
