С разомкнутой САУ и с комбинированным управлением по задающему

Представленной на рисунке 3.34

Примечание. В подписях к рисункам 3.35, 3.37, 3.39, 3.41 приняты следующие обозначения: V (3) – напряжение на входе схемы (база транзистора); V (1) – напряжение на выходе схемы (коллектор транзистора);

3. Оценим температурную стабильность выходного параметра по формуле:

.

Для значений напряжений показанных на рисунке 3.35 получим:

.

4. Подготовим математическую модель схемы с общим эмиттером с разомкнутой САУ и с комбинированным управлением по задающему и по возмущающему воздействиям. Изображение математической модели этой схемы, представленной на рисунке 3.32, а, в системе MicroCAP 8 приведено на рисунке 3.36.

Рисунок 3.36 – Схема с общим эмиттером усилительного каскада

и по возмущающему воздействиям

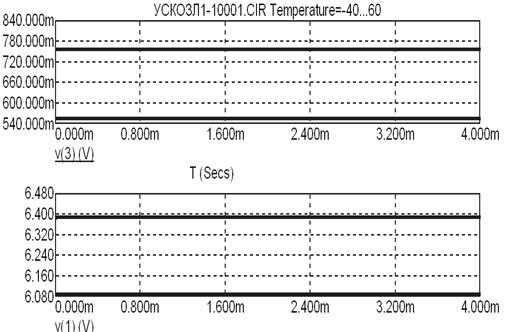

5. В системе MicroCAP 8 получим эпюры напряжений в узлах этой схемы для значений температуры окружающей среды -40^оС и +60^оС (рисунок 3.37) и оценим температурную стабильность выходного параметра:

.

V (3) = 756 мВ и V (1) = 6.39 В для температуры окружающей среды -40^оС;

V (3) = 557 мВ и V (1) = 6.09 В для температуры окружающей среды +60^оС

Рисунок 3.37 – Эпюры напряжений в узлах схемы,
