При подаче на вход САУ синусоидального напряжения




С разомкнутой САУ и с управлением по задающему воздействию

Представленной на рисунке 3.40

Замкнутой САУ с управлением по задающему воздействию

Представленной на рисунке 3.38

Рисунок 3.40 – Схема с общим эмиттером усилительного каскада

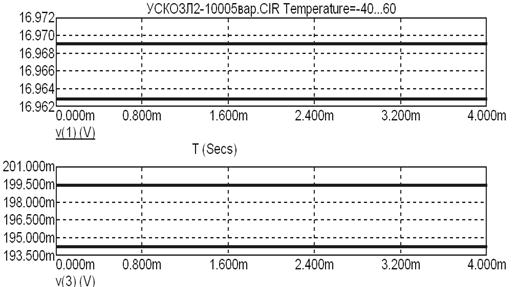

V (3) = 199 мВ и V (1) = 16.969 В для температуры окружающей среды -40оС;

V (3) = 194.274 мВ и V (1) = 16.963 В для температуры окружающей среды +60оС

Рисунок 3.41 – Эпюры напряжений в узлах схемы,



Рисунок 3.42 – Схема с общим эмиттером усилительного каскада



11. В системе MicroCAP 8 получим эпюры напряжений в узлах этой схемы для значений температуры окружающей среды -40оС и +60оС (рисунок 3.43) и оценим температурную стабильность выходного параметра по формуле:

где V (5, +60°C), V (5, -40°C) – значение напряжения на узле №5 схемы (выход усилительного каскада) при температуре +60°C и -40°C, соответственно.



а)

б)

в)

а – на коллекторе транзистора; б – напряжение на выходе каскада

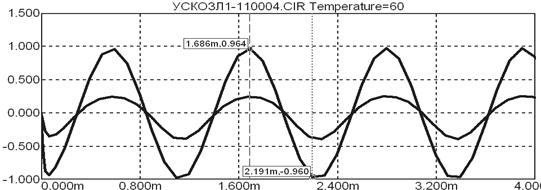

V (5, +60 оС)= 0.5·(0.96 + 0.964) = 0.962 В для температуры +60оС;

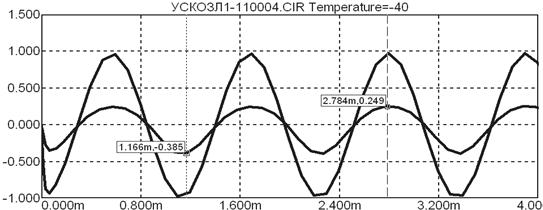

в – напряжение на выходе каскада V (5, -40 оС)= 0.5·(0.385 + 0.249) = 0.317 В для температуры -40оС

Рисунок 3.43 – Эпюры напряжений в узлах схемы,
