Тема 11 Распиливание и припасовка

Пригоночные операции слесарной обработки

К пригоночным относятся такие операции, при помощи которых можно получить высокую точность формы, размеров и незначительную шероховатость обрабатываемой поверхности. Выполнение этих операций характеризуется высокой трудоемкостью и требует от рабочего высокой профессиональной квалификации. К слесарным пригоночным операциям относятся: распиливание, припасовка, притирка, доводка и шабрение.

Студент должен:

знать:

- приемы распиливания и припасовки,

- инструменты и приспособления, применяемые при распиливании и припасовке,

- правила техники безопасности.

уметь:

- выполнять разметку деталей при распиливании и припасовке,

- производить контроль точности обработки деталей вкладышами.

Оснащение рабочего места: то же, что и при опиливании плоскостей.

Распиливание является разновидностью опиливания. При распиливании выполняется обработка напильником отверстия или проема для обеспечения заданных форм и размеров после того, как это отверстие или проем предварительно получены сверлением, обсверливанием контура с последующим вырубанием перемычек, выпиливанием незамкнутого контура (проема) ручной ножовкой, штамповкой или др. Эта операция часто применяется в слесарной практике, особенно при выполнении ремонтных, сборочных и инструментальных работ.

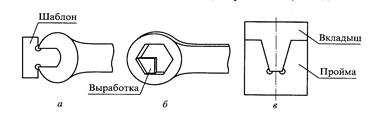

		а - шаблон; б - выработка; в - вкладыш Рисунок 11.1 Шаблон и вкладыш

В зависимости от формы контура, подлежащего распиливанию, выбирается форма рабочего инструмента (напильника, надфиля), соответствующие приспособления и контрольно-измерительные инструменты. Особенность операции распиливания по сравнению с опиливанием состоит в том, что контроль качества обработки (размеров и конфигурации) производится специальными проверочными инструментами – шаблонами, выработками, вкладышами и т.д. (рис.11.1) наряду с применением универсальных измерительных инструментов.

Припасовка – это слесарная операция по взаимной пригонке способами опиливания двух сопряженных деталей (пары). Припасовываемые контуры пар деталей подразделяются на замкнутые (типа отверстий) и открытые (типа проемов). Одна из припасовываемых деталей (с отверстием, проемом) называется проймой, а деталь, входящая в пройму, - вкладышем.

Распиливание и припасовка – весьма трудоемкие слесарные операции, поэтому их стараются по возможности механизировать.
