Решение. 1. Слой – с рельефом – пассивный

Окно – 1 окно

1. Слой – с рельефом – пассивный

2. В чистом слое - Благоустройство, используя инструменты Модуля Черчения, нарисовать систему дорожек и площадок.

3. Слой Рельеф – активный,

Слой Благоустройство – пассивный.

4. Модуль Архитектурные элементы - Перекрытие

В свойствах установить: Высота=20 мм,

Привязка высоты – верхний и нижний край - ОК

1 точка многоугольника – по периметру обвести по очереди дорожки.

5. Для создания площадки (круглой, квадратной, прямоугольной, многоугольной) необходимо воспользоваться в панели создание – Колонна

6. В свойствах колонны установить:

Форму в плане –

Радиус или ширину, толщину – в соответствии с размерами на благоустройстве,

Привязку высоты = 20 мм

Привязку ВК, НК -

Точка размещения – установить колонну в виде план на месте размещения площадки.

7. Для создания газона назначьте другой цвет.

Панель Создание – Перекрытие. Установки те же, что при создании дорожек.

Обведите по очереди по контуру область газонов.

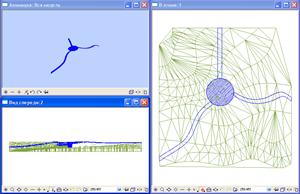

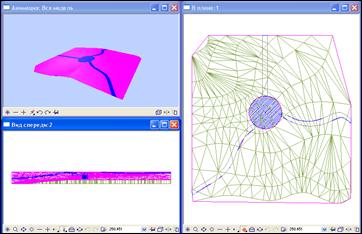

В окне анимации появятся дорожки и газоны, повторяющие контур рельефа.
