Винтовые насосы (диагональные)

Шиберный пластинчатый насос

Шиберный пластинчатый насос действует в результате изменения рабочих объемов, заключенных между соседними пластинами и соответствующими участками поверхностей ротора и корпуса насоса. Подобные насосы предназначены для нагнетания чистых не очень вязких минеральных масел и применяются в системах гидропривода.

Эти насосы предназначены для перекачивания жидкости с содержанием

механических примесей до 5% по массе, с вязкостью до 1000 см²/с, с температурой 85°С. Отечественная промышленность изготовляет одновинтовые насосы типа 1В (ГОСТ 18863-73) и трехвинтовые типа 3В с подачей от 0,6 до 225 м³/ч при напоре до 250 м.

Рабочими органами у одновинтовых насосов являются однозаходный винт и двухзаходная обойма; у трехвинтовых - три двухзаходных винта с циклоидальным зацеплением, которые плотно замкнуты капсульным корпусом. Винты уплотняются между собой в аксиальном направлении. Оба ведомых (прицепных) винта приводятся в действие при вращении ведущего винта, который через эластичную муфту соединен с электродвигателем.

При включении электродвигателя и вращении ведущего винта промежутки между ним и ведомыми винтами заполняются перекачиваемой жидкостью, которая без сдавливания направляется беспрерывно со стороны всасывания к нагнетательной стороне насоса.

Насосы типов 1В и 3В изготовляют с односторонним подводом воды, насосы типа 3ВХ2 - с двусторонним подводом воды.

Винтовые насосы преимущественно применяют в химической промышленности, в системах гидропередач, в производстве минеральных масел и т д. Насосы в химическом исполнении, например 1В6/10Х, применяют для перекачивания и дозирования коагулянта на водопроводных станциях. Между таким насосом и электродвигателем установлен ручной вариатор, позволяющий регулировать частоту вращения в зависимости от необходимой подачи дозируемого реагента (подача насоса 1,4 — 6 м³/ч, напор 40 м).

В настоящее время эти насосы используются в системах автоматического дозирования реагентов. Винтовые насосы (диагональные)(рис.29) имеют винты специального профиля, линия зацепления между которыми обеспечивает полную герметизацию области нагнетания от области вса­сывания.

При вращении винтов эта линия перемещается вдоль оси. Длина винтов для обеспечения герметичности при всех их положениях должны быть

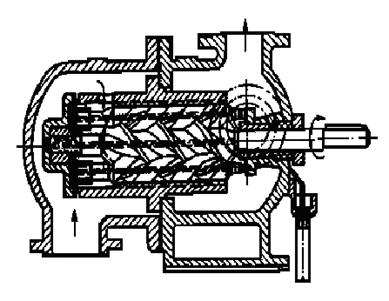

Рисунок 29 - Винтовой насос

несколько больше шага винтов.

Жидкость, расположенная во впадинах винтов и ограниченная корпусом и линией защемления винтов, при вращении их вытесняется в область нагнетания. Объемные насосы с вращатель­ным движением рабочего органа конструктивно более просты и обес­печивают плавную подачу перека­чиваемой жидкости.

Очень малень­кие подачи шестеренных и винтовых насосов в сочетании с их способ­ностью перекачивать вязкие жид­кости определили область их при­менения в качестве питательных насосов систем гидропривода, авто­матики и смазки.
