Изучение методов нахождения постоянной времени термопары

Требования к схемам, рисункам.

Построение таблиц.

Оформление диаграмм.

Для иллюстрации функциональной зависимости двух или более переменных величин используют диаграммы, правила выполнения которых изложены в рекомендациях Р 50-77-88.

В прямоугольной системе координат независимую переменную следует откладывать по оси абсцисс (горизонтальной), а значения функции по оси ординат (вертикальной).

Оси координат следует заканчивать стрелками за пределами шкал или обозначать самостоятельными стрелками после обозначения величины параллельно оси координат. Стрелки указывают направление возрастания значений величин. Каждая ось должна быть снабжена шкалой, наименованием физической величины и (или) ее обозначением, а так же обозначением единицы измерения. Масштабы шкал осей следует выбирать так, чтобы наиболее информативная часть графика располагалась под углом 45º к осям, что обеспечивает наименьшую погрешность считывания значений. С этой же целью допускается начинать шкалу не с нулевой отметки.

Экспериментальные точки должны быть обозначены на графике кружком, крестиком, треугольником и т.д. Допускается рядом с ними указывать числовые значения координат.

Для лучшей наглядности и удобства сравнения показателей цифровой материал оформляют в виде таблиц, которые по форме должны соответствовать ГОСТ 2.105-95. Таблицы следует нумеровать арабскими цифрами, при этом знак № не употребляется. Над таблицей на уровне ее левого края без абзацного отступа пишется «Таблица _____ _____________».

^{номер наименование таблицы}

На именование таблицы следует помещать в одну строку с ее номером через тире. Графу «Номер по порядку» в таблицу включать не допускается. При необходимости нумераций показателей, параметров строк их порядковые номера следует указывать в первой графе таблицы. Заголовки граф и строк таблицы следует писать с прописной (большой) буквы в единственном числе. В конце заголовков точки не ставят.

Таблицу следует располагать непосредственно после текста, в котором она упоминается впервые или, на следующей странице. На все таблицы должны быть ссылки в тексте. При ссылке следует писать слово «таблица» с указанием ее номера.

Если, если все показатели, приведенные в графах таблицы, выражены в одной и той же единице физической величины, то ее обозначение необходимо помещать над таблицей справа, только один раз. Если в графах или строчках приведенные величины выражены в разных единицах, то их обозначения следует указывать после наименования графы или строки через запятую.

Для сокращения текста заголовков граф отдельные понятия заменяют буквенными обозначениями, установленными ГОСТ 2.321 и ГОСТ 1.494, если они пояснены в тексте, напрямую U₁ – напряжение на сопротивление R₁.

Чертежи, схемы должны соответствовать требованиям государственных стандартов единой системы конструкторской документации (ECКД), которая имеет код «два» например, ГОСТ 2.755, ГОСТ 2.708 и т.д.

Они должны быть расположенны после текста, в котором упоминаются впервые. Под схемой посреди строки располагают слово «Рисунок», его номер и наименование, например: Рисунок 1 – Схема прибора. Точка в конце наименования не ставится.

На электрических схемах около каждого элемента указывают его позиционное обозначени, установленное соответствующими стандартами, а при необходимости, номинальное значение величины. Для элементов являющимися органами регулировки или настройки в подрисуночном тексте указывают их обозначение, назначение и надписи на соответствующей панели.

Подрисуночный текст располагают между схемой и словом «Рисунок».

При ссылках на схему в тексте следует писать «… в соответствии с рисунком 2».

Приложение А.

Поверочная схема средств измерений.

На схеме обозначены:

1 – государственный национальный эталон;

2 – метод передачи размера единиц; (поверка)

3 – эталон вторичный;

4 – эталон-свидетель;

5 – эталон-копия;

6, 7, 8 – рабочие эталоны соответствующих разрядов;

9 – рабочие эталоны, заимствованные из других поверочных схем;

10 – рабочие средства измерения.

Приложение Б.

Градуированная характеристика в виде таблицы

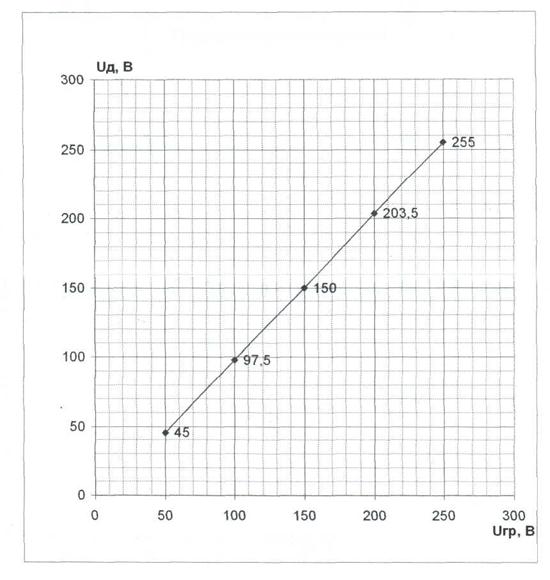

и в виде графика

Приложение В.

Приложение Г.

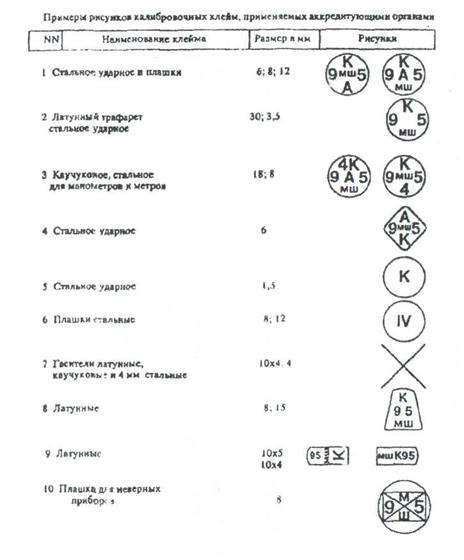

2. Индивидуальный знак поверителя обозначают одной буквой русского, латинского или грече­ского алфавита.

3. Месяц года и две последние цифры года обозначают арабскими цифрами, а квартал года - рим­скими.

Приложение Е.

Приложение Д.

Приложение Ж.

(рекомендуемое)

Пример выполнения титульного листа отчета по лабораторной работе.

Министерство образования и науки Российской Федерации

Северо-Кавказский Горнометаллургический институт

Кафедра Теоретической электроники и электрических машин

Отчет

По лабораторной работе №__

По дисциплине_____________________________________________________

^{(наименование)}

__________________________________________________________________

^{(название работы)}

Выполнил

студент группы ____________ _____________ ________________

^{обозначение подпись Ф.И.О.}

Принял

преподаватель ____________ _____________ _________________

^{уч. звание подпись Ф.И.О.}

г. Владикавказ 2008

Литература.

1. Закон РФ "Об обеспечении единства измерений".

2. РМГ 29-99(2005) Государственная система обеспечения единства измерений. Метрология. Основные термины и определения.

Минск, МГС, 2000

8.009-84 ГСИ. Нормируемая М.Х.

3. Сергеев А.Г., Латышев М.В., Терегеря В.В. Метрология, стандартизация, сертификация: Учебное пособие. Изд. 2-е, М.: Логос, 2005-560 с.

4. 8.401-80 ГСИ. Классы точности средств измерений. Общие требования.

5. ПР 50.2.016-94 Правила по метрологии. ГСИ. Порядок проведения поверки средств измерений. Требования к выполнению калибровочных работ.

6. ПР РСК 002-95 Российская система калибровки. Калибровочные клейма.

7. ПР 50.2.006-96 (с изм. 1.2001) Правила по метрологии. ГСИ. Порядок проведения поверки средств измерений.

8. ГОСТ 8.061-80 ГСИ. Поверочные схемы. Содержание и построение.

9. РМГ 74-2004 ГСИ Методы определения …………интервалов

10. ПР 50.2.007-2001 Правила по метрологии. ГСИ. поверительные клейма.

11. МИ 1967-89 ГСИ. Выбор методов и средств измерений при разработке методик выполнения измерений. Общие положения.

12. ГОСТ 7.32-2001 Система стандартов по информации, библиотечному и издательскому делу. Отчет о научно-исследовательской работе. Структура и правила оформления.

13. ГОСТ 8.417-2002 Государственная система обеспечения единства измерений. Единица величин.

14. ГОСТ 2.105-95 Единая система конструкторской документации. Общие требования к текстовым документам.
