Пример построения логических схемПример решение логических задач средствами алгебры логики Логические схемы Логическая схема – это схематическое изображение некоторого устройства, состоящего из переключателей и соединяющих их проводников, а также из входов и выходов, на которые подаётся и с которых снимается электрический сигнал. Каждый переключатель имеет только два состояния: замкнутое и разомкнутое. Переключателю Х поставим в соответствие логическую переменную х, которая принимает значение 1 в том и только в том случае, когда переключатель Х замкнут и схема проводит ток; если же переключатель разомкнут, то х равен нулю. Две схемы называются равносильными, если через одну из них проходит ток тогда и только тогда, когда он проходит через другую (при одном и том же входном сигнале). Из двух равносильных схем более простой считается та схема, функция проводимости которой содержит меньшее число логических операций или переключателей. При рассмотрении переключательных схем возникают две основные задачи: синтез и анализ схемы. СИНТЕЗ СХЕМЫ по заданным условиям ее работы сводится к следующим трём этапам:
АНАЛИЗ СХЕМЫ сводится к:
Задача: Составить таблицу истинности для данной формулы: (x ~ z) | ((x y) ~ (y z)). Решение: В таблицу истинности данной формулы полезно включить таблицы истинности промежуточных функций:
Методические указания для выполнения практического задания №2. «Алгебра логики». Построение таблиц истинности. Цель работы: Ознакомиться с основными арифметическими операциями, базовыми логическими элементами (И, И-НЕ, ИЛИ, ИЛИ-НЕ, исключающее ИЛИ) и изучить методы построения на их основе таблиц истинности. Задание: 1. В приложении 2 выбрать вариант задания и составить таблицу истинности. 2. Выполнить задание, используя пример решение логических задач средствами алгебры логики. 3. Оформить работу в тетради для практических работ. 4. Результат работы предъявить преподавателю. 5. Защитить выполненную работу у преподавателя. Задача: Построить логическую схему по заданному булевому выражению: F =`BA + B`A + C`B. Решение: Как правило, построение и расчет любой схемы осуществляется начиная с ее выхода. Первый этап: выполняется логическое сложение, логическую операцию ИЛИ, считая входными переменными функции`B A, B`A и C`B: Второй этап: к входам элемента ИЛИ подключаются логические элементы И, входными переменными которых являются уже A, B, C и их инверсии: Третий этап: для получения инверсий`A и`B на соответствующих входах ставят инверторы: Данное построение основано на следующей особенности, – поскольку значениями логических функций могут быть только нули и единицы, то любые логические функции могут быть представлены как аргументы других более сложных функций. Таким образом, построение логической схемы осуществляется с выхода ко входу. Методические указания для выполнения практического задания №3. «Алгебра логики». Построение логических схем Цель работы: Ознакомиться с основными арифметическими операциями, базовыми логическими элементами (И, И-НЕ, ИЛИ, ИЛИ-НЕ, исключающее ИЛИ) и изучить методы построения на их основе простейших логических схем. Задание: 1. В приложении 2 выбрать вариант задания и построить логическую схему. 2. Выполнить задание, используя пример построения логических схем. 3. Оформить работу в тетради для практических работ. 4. Результат работы предъявить преподавателю. 5. Защитить выполненную работу у преподавателя. Приложение 2. Таблица вариантов заданий
4. Индивидуальное задание. Модуль 1. «Построение логических схем по заданным булевым выражениям»
Задания к ИДЗ:
Приложение 3. Таблица вариантов индивидуального задания

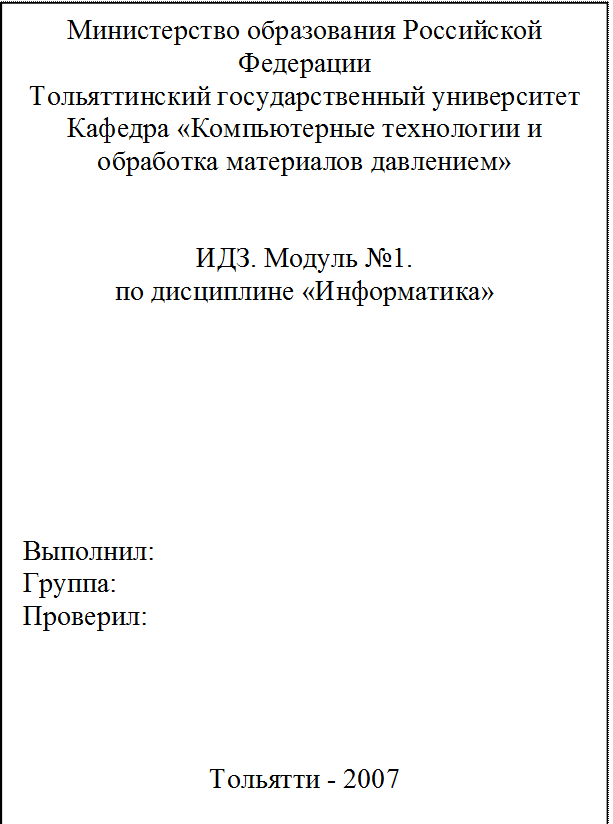

Приложение 4. Титульный лист ИДЗ
