Модуль 2 Задачи метрические
Примеры решения задач раздела 3
Задачи к разделу 3
1 Какими геометрическими элементами можно задать плоскость общего положения на комплексном чертеже?
2 Дать определение плоскости:
- общего положения
- уровня
- проецирующей
3 Сформулировать признаки:
- принадлежности прямой плоскости
- параллельности прямой и плоскости
- принадлежности точки плоскости
4 Перечислить прямые особого положения в плоскости.
5 Как расположены относительно плоскостей проекций прямые уровня в проецирующих плоскостях?
6 Как определить угол наклона плоскости к плоскостям проекций?
_____________________________________________________________
15. Построить три проекции плоскости, заданной координатами четырех ее точек: A, B, C, D.
16. Заключить прямые:
l в горизонтально проецирующую плоскость,
t – во фронтально проецирующую плоскость
17. По комплексным чертежам определить, как расположены заданные плоскости относительно плоскостей проекций. Записать в таблицу символически. Записать названия этих плоскостей.
18. Найти недостающие 19. Построить фронтальную
проекции точек М и К. проекцию прямой l, принадлежащей
плоскости Q (а // в).
20. В плоскости D АВС 21. Достроить фронтальную
построить линии уровня (h, f, p). проекцию пятиугольника ABCDE.
Записать натуральнyю величину:
h = _______ f = _______ p = _______

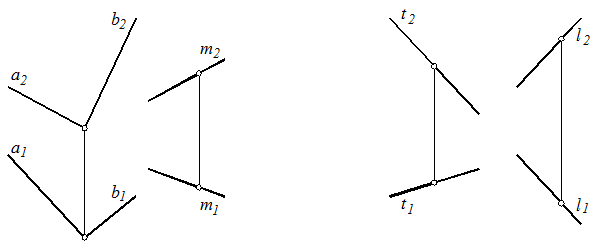

22. Определить, параллельны 23. Через прямую t провести
ли прямая m и плоскость плоскость Q, параллельную
Q (a ∩ b). прямой l.

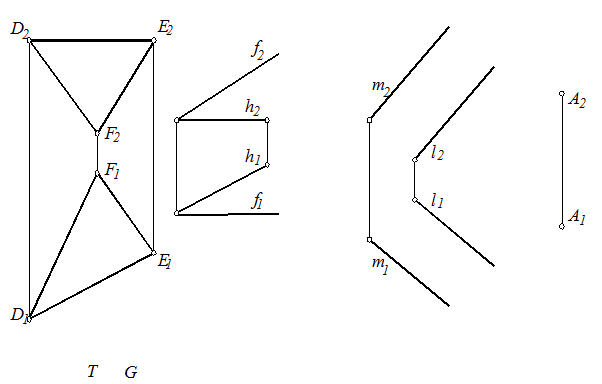

24. Определить, параллельны 25. Провести через точку А
ли данные плоскости плоскость параллельную
T (D DEF) и G (h Ç f). плоскости Q (m // l).

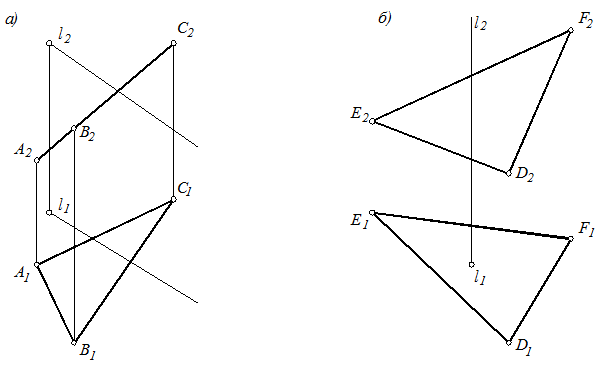

26. Построить проекции точки пересечения прямой l с плоскостями и
определить видимость ее относительно плоскости.

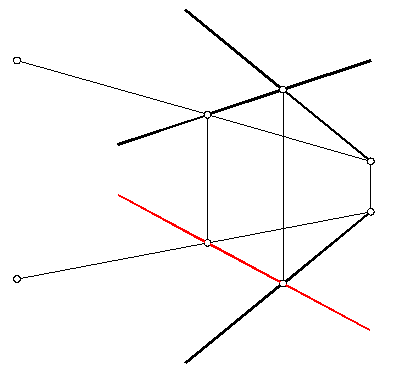

27. Построить линию пересечения
плоскостей. Определить видимость
элементов.
28. Построить линию пересечения треугольников АВС и KMN. Определить видимость треугольников в проекциях.
1.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
A Ì Q B Ë Q С Ë Q
|
|
|
|
|
|
|
|
|
|
