Решение. 1. Строится Номограмма по оценке устойчивости элементов, входящие в обрабатывающий объект и в целом самого объекта

1. Строится Номограмма по оценке устойчивости элементов, входящие в обрабатывающий объект и в целом самого объекта, к воздействию ударной волны, как показано на рис 1.

Из Приложения 4 Табл.4.2 "степени разрушения объектов водного транспорта" выбираются заданные элементы, входящие в механический цех: здание – позиция 4, сборочные агрегаты – 24, сборочно-сварочные стенды – 25, крановое оборудование – 36 и станки металлообрабатывающие средние - 43.

Рис. 1 - Номограмма по оценке устойчивости объектов и элементов

к воздействию ударной волны

Для каждого элемента определяется предел устойчивости к ударной волне - пр.уст. и заносится в Номограмму, графа 9. предел устойчивости цеха определяется по минимальному пределу устойчивости входящих в него элементов, т.е. пр.уст. цеха равен 30 кПа и записывается в графу 10 Номограммы.

№ п/п	Наимено-вание объектов и элементов	Степени разрушения	Предел устойчивости элементов, Рфпр, кПа	Предел устойчивости объекта цеха Рфпр, кПа	Устойчивость к разрушениям
Механический цех									н/уст
	Здание промышленное с металлическим каркасом									н/уст
	Сварочные агрегаты									н/уст
	Сборочно-сварочные стенды									Уст
	Крановое оборудование									Уст
	Станки средние металообрабатывающие									н/уст

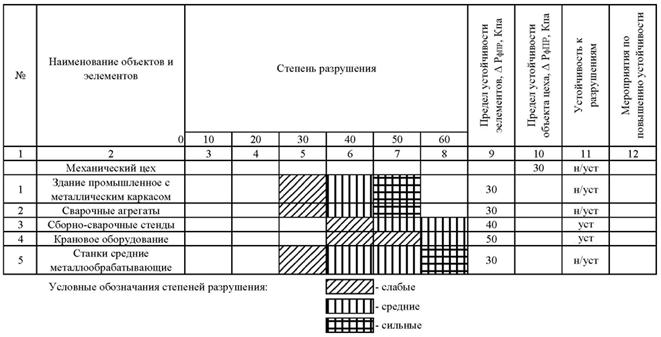

Рис.1 Номограмма по оценке устойчивости объектов и элементов

Условные обозначения степеней разрушения:

- слабые;

- средние;

- сильные.

2. Определяется устойчивость элементов и объекта механического цеха. Пределы устойчивости элементов сравниваем с полученным ожидаемым давлением от взрыва ож=34кПа. Если пр.уст.< ож, то соответствующий элемент не устойчив, что и отмечается в Номограмме графа 11.

3. Ожидаемое избыточное давление во фронте ударной волны ож=34кПа приведет к средней степени разрушения здания, в котором находилось 200 человек. Поражения будут оцениваться следующими видами травм: средние – 40человек; тяжелые – 60 человек; крайне тяжелые – 100 человек.

ПРИЛОЖЕНИЕ 4

Задание

Порт города Отрадное расположен на берегу моря, обеспечивает обработку грузовых, пассажирских судов. На территории порта находится: судоремонтное предприятие, административное здание, гостиничный комплекс, заправочная станция. В результате стихийного бедствия произошел взрыв емкости с топливом. Ожидаемое избыточное давление ударной волны ож в районе расположения здания, оборудования составляет "А" кПа. В здании находится "N" человек.

Требуется:

1. Построить Номограмму степеней разрушения объектов, элементов от ожидаемого избыточного давления во фронте ударной волны, определить пределы устойчивости каждого объекта элемента в соответствии с исходными данными варианта задания.

2. Определить устойчивость объекта и его элементов.

3. Оценить количество пострадавших людей, находящихся в здании от степени его разрушения по видам травм.

Табл.4.1

Исходные данные по "Определению устойчивости объектов водного транспорта от ударной волны взрыва"

№ варианта	Наименование объекта	Номера элементов	N, чел.	А, кПа
	Слесарный цех	4, 18, 35, 42, 44
	Монтажный участок	2, 17, 23, 36, 41
	Автопарк	4, 12, 13, 40, 46
	Телефонная станция	2, 17, 19, 26, 32
	Деревообрабатывающий цех	4, 20, 36, 45, 47
	Металлообрабатывающий цех	4, 17, 42, 43й, 47
	Исследовательская лаборатория	2, 7, 18, 32, 45
	Электромонтажный участок	4, 7, 19, 23, 41
	Механический цех	4, 7, 36, 42, 436
	Ремонтный цех	4, 20, 24, 36, 42
	Сварочный цех	4, 22, 24, 25, 36
	Железнодорожное депо	4, 15, 16, 17, 23
	Модельный цех	4, 20, 41, 45, 47
	Строительная площадка	4, 22, 36, 37, 40
	Сборочный цех	4, 7, 12, 25, 36
	Перегрузочный участок	4, 11, 12, 15, 35
	Торговый комплекс	2, 7, 12, 32, 45
	Гостиничный комплекс	2, 7, 17, 31, 45
	Радиосвязной цех	2, 18, 20, 32, 33
	Кузнечный цех	4, 25, 42, 44, 45
