Емкостные делители напряжения

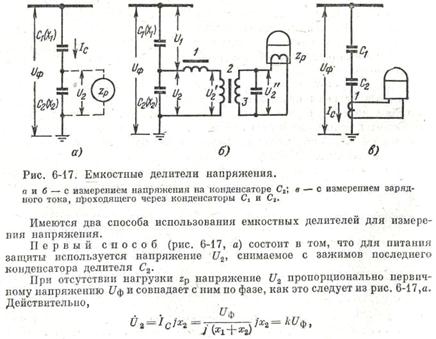

Для питания устройства релейной защиты наряду с трансфор­маторами напряжения могут также применяться емкостные дели­тели напряжения. Емкостные делители состоят из нескольких последовательно соединенных конденсаторов, включаемых между проводом фазы и землей (рис. 6-17).

где

Величина U₂ достигает нескольких киловольт, поэтому нагрузка под­ключается к зажимам конденсатора С₂ через понизительный трансформатор напряжения 2 (рис. 6-17, б). Присоединение сопротивления нагрузки z_р искажает как величину, так и фазу U₂, что и вызывает погрешность изме­рения. Для уменьшения этой погрешности предусматривается компенсирую­щее устройство, состоящее из реактора 1 и конденсатора 3.

Соответствующим подбором их параметров и ограничением величины нагрузки z_р можно с достаточной точностью обеспечить пропорциональность и совпадение по фазе напряжения U₂, подводимого к нагрузке z_р, с измеряемым напряжением U_ф.

Во втором способе (рис. 6-17, в) для измерения напряжения используется зарядный ток I _с, проходящий в делителе.

Ток I_c= и, следовательно, пропорционален первичному напряжению.

Ко вторичной обмотке трансформатора тока подсоединяется реле. Ток в реле пропорционален первичному току I_с, а следовательно, и первичному напряжению U_ф.

В качестве емкостных делителей для отбора напряжения используются специ­альные конденсаторные вводы выключате­лей и силовых трансформаторов (рис. 6-18) или конденсаторы связи, применяемые для подключения к линии электропередачи вы­сокочастотных постов связи и защиты.

Существенным недостатком ем­костных делителей является относи­тельно малая мощность и большая, чем у трансформаторов напряжения, погрешность.

Так, например, при отборе на­пряжения от конденсаторных вводов (выключателей и трансформаторов) удается получить мощ­ность примерно 15 В·А на вводах 110 кВ и 35 В·А —на вводах 220 кВ при погрешности по величине напряжения около ±6%, и по углу ±1°.

В случае использования конденсаторов связи удается полу­чить мощность примерно 100—120 В·А (на напряжении 220 кВ) при погрешности измерения, соответствующей первому классу точности трансформаторов напряжения. Отечественные заводы вы­пускают с использованием конденсаторов связи измерительные устройства типа НДЕ-500 для сетей 500 кВ.
