Токовая поперечная дифференциальная защита

ПРИНЦИП ДЕЙСТВИЯ И ВИДЫ ПОПЕРЕЧНЫХ ДИФФЕРЕНЦИАЛЬНЫХ ЗАЩИТ ПАРАЛЛЕЛЬНЫХ ЛИНИЙ

ОЦЕНКА ПРОДОЛЬНОЙ ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТЫ

Принцип действия защиты прост и надежен. Защита не реаги­рует на качания и перегрузки и действует без выдержки времени при коротком замыкании в любой точке линии. К недостаткам защиты следует отнести высокую стоимость соединительного кабеля и работ по его прокладке, а также возможность ложной работы при повреждении соединительных проводов.

При наличии автоматического контроля повреждения кабеля обнаруживаются, как правило, своевременно, и случаи ложной работы защиты по этой причине редки. Защиту следует применять на коротких линиях в тех случаях, когда требуется мгновенное отключение повреждений в пределах всей линии.

Защита получила распространение на линиях 110 и 220 кВ длиной до 10—15 км.

Поперечные дифференциальные защиты применяются двух видов: на параллельных линиях, включенных под один общий выключатель, — токовая поперечная дифференциальная за­щита, на параллельных линиях с самостоятельными выключа­телями -направленная поперечная дифференциальная защита.

а) Принцип действия защиты

Токовая поперечная дифференциальная защита предназна­чается для параллельных линий с общим выключателем на обе линии.

При одностороннем питании параллельных линий защита устанав­ливается только со сто­роны источника пита­ния, а в сети с двусто­ронним питанием — с обеих сторон параллель­ных линий.

· Приемным считается конец линии, на котором отсутствует источник питания, или его мощность меньше, чем на питающем конце.

Схема защиты для одной фазы изображена на рис. 10-21. На одно­именных фазах каждой линии устанавливаются трансформаторы тока с одинаковым коэффици­ентом трансформации n_ТI = n_ТII = п_Т. Вто­ричные обмотки транс­форматоров тока соеди­няются разноименными зажимами по схеме с циркуляцией токов в соединительных про­водах и параллельно к ним включается обмотка токового реле 1, В нормальном режиме и при внешнем к. з.

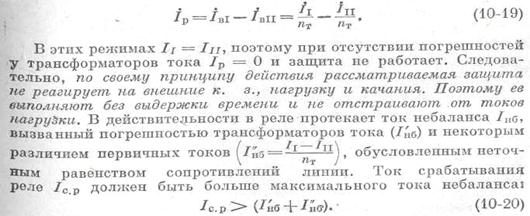

(рис. 10-21, а) ток в реле

Часть линий вблизи шин противоположной подстанции не охва­тывается защитой из-за недостаточной величины тока в реле, вследствие уменьшения различия в величине токов I_I и I _II, на разность которых реагирует защита.

Участок т линий (вблизи шин противоположной подстанции) при к. з., в пределах которого ток в защите недостаточен для ее срабатывания, называется мертвой зоной защиты.

Наличие мертвой зоны является существенным недостатком поперечной дифференциальной защиты. Для отключения к. з. в мертвой зоне требуется дополнительная защита.

Длина мертвой зоны m определяется на основе следующих соображений. Токи по линиям Л1 и ЛII (рис. 10-22) обратно пропорциональны сопротивлениям или длинам ветвей от шин, где установлена защита, до точки к. з. При к. з. на границе мертвой зоны в точке М

Для упрощения расчета мертвой зоны ток /_к определяется при к. з. на шинах противоположной подстанции, а не на границе мертвой зоны.

Защиту принято считать эффективной, если мертвая зона ее не превосходит 10%.

При отключении одной из параллельных линий поперечная дифференциальная защита превращается в мгновенную максималь­ную защиту оставшейся в работе линии и действует неселективно. Поэтому при отключении одной линии поперечная дифферен­циальная защита должна выводиться из действия.

в) Схема защиты

Всетях с малым током замыкания на землю защита выпол­няется на двух фазах. В сетях с большим током замыкания на землю защита устанавливается на трех фазах. В этом случае тран­сформаторы тока на каждой линии соединяются по схеме полной звезды с нулевым проводом.

Для отключения защиты при отключении одной из параллель­ных линий устанавливается отключающее устройство (ОУ, рис. 10-23)..В дополнение к отключающему устройству можно предусматривать автоматическое отключение защиты посредством блок-контактов Б_I и Б_II на разъединителях. При отключении одного из разъединителей его блок-контакт разрывает цепь, по которой подается плюс к защите.

Оценка защиты. Токовая поперечная дифферен­циальная защита относит­ся к числу простых и на­дежных. Важным достоин­ством ее является быстро­действие. Защита не реа­гирует на токи качания.

Недостатками защиты являются наличие мертвой зоны и необходимость от­ключения защиты при вы­ключении одной парал­лельной линии.

Кроме поперечной дифференциальной защиты на

параллельных линиях необходимо предусматривать дополни­тельную защиту, действующую при к. з. на шинах противопо­ложной подстанции, в мертвой зоне, а также при выводе из ра­боты одной линии.
