Снятие передних облицовочных щитков
|
|
|
|
Снятие облицовки сиденья и топливного бака
Снятие подседельного багажника
Снятие облицовки руля 24
Снятие пола и нижней облицовки 23
Снятие передних облицовочных щитков 22
Снятие облицовки сиденья и топливного бака 21
Снятие подседельного багажника 20
ОБЛИЦОВКА
Содержание
Поднимите сиденье и отвинтите винты (болты) крепления багажного отсека в зависимости от модификации МотоТС.
| |||
|
Снимите подседельный багажник вместе с сиденьем.

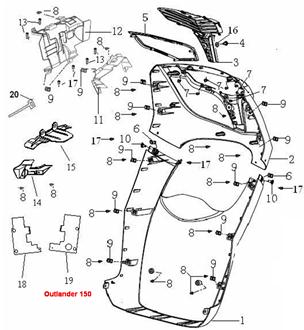

Отвинтите винты (болты) крепления облицовочных щитков в зависимости от модификации МотоТС.
|
|
Отверните винты крепления переднего внутреннего (нижнего) облицовочного щитка в зависимости от модификации МотоТС.
Снимите внутренний облицовочный щиток.
Снимите дополнительные элементы облицовки, закреплённые на передней внутренней панели (крючки, кольца и т.п.).
Снимите стопорное кольцо замка зажигания.
Отверните винты крепления передней внутренней панели (обращая внимание на винты скрытые во внутренних полостях) в зависимости от модификации МотоТС.
Снимите переднюю внутреннюю панель.
| ||||
| ||||
 |
|
|
|
|
|
