Рабочей платы Т612ВТ

Установка рабочей платы Т66ВТ и полноразмерной

Установка рабочей платы

Рабочая плата Т66ВТ и полноразмерная рабочая плата Т612ВТ используют для крепления и удержания установочные направляющие и магниты. По этой причине установка этих типов рабочей платы для обеих машин одинакова. Установка и крепление рабочей платы-половинки на Т612ВТ происходит с помощью крепежных винтов. Существует также три возможности для установки такой платы: установка платы-половинки слева, установка платы-половинки справа, установка двух плат-половинок. Эти возможности приводят к различиям в установке рабочих плат.

1. Убедитесь, что нижняя сторона рабочей платы чистая и гладкая и на ней нет остатков материалов или следов чистящих веществ.

2. Убедитесь, что крепежные отверстия на рабочей плате чистые, в них нет

остатков материалов или следов чистящих веществ.

3. Откройте верхнюю крышку Т66ВТ.

4. Выровняйте щель и отверстие рабочей платы с направляющими на правой стороне рабочего стола и опустите ее на магниты стола. Метка рабочей платы должна быть расположена в верхнем правом углу выше установочного гнезда. Установочное отверстие рабочей платы должно быть расположено в нижнем правом углу с фасками гнезда и отверстия снизу. См. Рис.3-22.

5. Убедитесь, что рабочая плата лежит всей плоскостью на рабочем столе и плотно касается магнитов. Если нет, возможны остатки материалов между столом и платой. Снимите плату с помощью рычага и проверьте стол и плату.

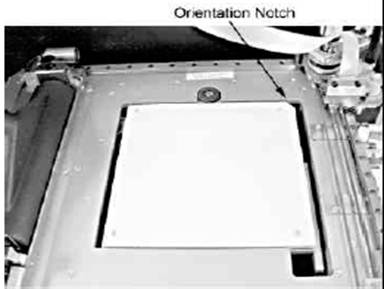

Рис.3-22 Установка полноразмерной рабочей платы Т66ВТ
