Важливі комбінації метал – газ для мон-сенсорів




Рис. 3.6. Порівняння розчинності водню в Pd, Ni, Pt при парціальному тиску 1 атм залежно від температури

Адсорбція атомів чи молекул на поверхні металу змінює розподіл зарядів, що веде до зміни роботи виходу металу . Утворення адсорбованих негативних іонів або позитивних іонів, відповідно, підвищує чи зменшує роботу виходу. Тому вимірювання дають важливу інформацію як про адсорбований газ на поверхні, так і природу взаємодії газ – поверхня металу. Крім того, зміна роботи виходу прямо залежить від ступеня покриття поверхні металу адсорбованими молекулами. Експериментальні методи вимірів будуть розглянуті в розд. 3.9, а зараз проаналізуємо системи метал – газ, які можна використовувати для створення МОН-сенсорів (табл. 3.1). Як бачимо, завдяки своїй селективності до адсорбції водню, Pd може використовуватися як фільтр для очистки водню та забезпечувати селективність для різних детекторів водню. Проте, оскільки поглинання водню в Pd (як і в інших металах) суттєво залежить від температури та концентрації водню, то вибір металевого затвора сенсора МОН типу буде визначатись саме цими умовами. Як видно з рис. 3.6, розчинність водню з температурою падає для Pd затвора, і навпаки, зростає для Ni та Pt затворів. Тобто експериментально доведено, що Pd є найпридатнішим матеріалом для затвора у випадку детекції малих концентрацій водню при кімнатних температурах, а Pt затвор – для високих концентрацій водню та високих температур. Використання композитів каталізаторів (наприклад, Cu–Pd) ще більше підвищують каталітичну активність паладію, що дозволяє зменшувати робочу температуру сенсора.

СЕНСОРИ ІНШИХ ГАЗІВ

Інші гази теж можуть детектуватися МОН-структурою, якщо молекули при дисоціації утворюють водень. Наприклад, на поверхні каталізатора Pd при 200 оС молекули спиртів дисоціюють, утворюючи атом водню, молекулу води та продукти розпаду. Проблема полягає в тому, що молекули продуктів дисоціації мають видалятися з поверхні каталізатора для запобігання так званого ефекту "отруєння" каталізатора. Цей ефект полягає в зменшенні каталітичної активності, якщо активні вузли поверхні каталізатора покриваються певними речовинами. Для відновлення роботи сенсора треба прогріти з метою десорбції цих продуктів з поверхні каталізатора. Розглянемо можливість вимірювання концентрації аміаку за допомогою МОН-сенсора з Pd чи Pt електродом (І. Люндстрем, 1975). У випадку суцільної плівки каталізатора, дисоціація NH3 на H2O та NOx створює диполі на поверхні металу, проте на відміну від атомів водню, ці диполі через свої великі розміри практично не дифундують в інтерфейс (рис. 3.7). Тому МОН-структура із суцільним каталізатором слабко чутлива до аміаку (рис. 3.8).

Рис. 3.7: а) модель чутливості до аміаку несуцільної плівки каталізатора – адсорбція молекули NH3 призводить до виникнення дипольного шару та зміни поверхневого потенціалу на металі ΔVs; б) еквівалентна схема сенсора – зміна поверхневого потенціалу веде до зсуву кривої ВФХ на величину ΔV, де

Зі зменшенням товщини плівки платини чутливість спочатку зростає (плівка стає напівпрозорою для дифузії диполів) і потім чутливість починає зменшуватись, оскільки ефективність каталізатора знижується (рис. 3.9). Широкий максимум кривої рис. 3.9 відповідає товщині плівки каталізатора .Таким чином, чутливість сенсора максимальна для тонких шарів платини, які є несуцільними чи острівцевими. Якщо сенсор з товщиною плівки платини 100 нм можна вважати практично не чутливим до аміаку, то для сенсора з товщиною платини 10 нм спостерігається зсув ВФХ на ΔV =500–600 мВ (рис. 3.8).

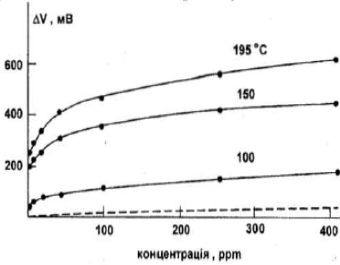

Рис. 3.8. Залежність сигналу ΔV для МОН-структури з Pt плівкою товщиною 6 нм від концентрації аміаку для температур 195, 150 та 100 0С. Пунктирна крива – для 100 нм плівки Pt Рис. 3.9. Експериментальна залежність ΔV від товщини плівки платини для різних концентрацій NH3 у синтетичному повітрі (20 % О2 + 80 % N2), Т = 150 оС

Модель чутливості острівцевої плівки Pt до адсорбції NH3 показано на рис. 3.7. Ця чутливість обумовлена зміною поверхневого потенціалу металу ΔVs при адсорбції та її впливом на еквівалентну ємність структури. Величина зсуву ВФХ ΔV для сенсора з острівцевою плівкою дорівнюватиме:

(3.18)

де , – у першому наближенні геометричні ємності оксиду в області між металевими острівцями та під ними, – паразитна ємність, яка є функцією товщини металу. Для дуже тонких металевих плівок >> , тоді

(3.19)

де – усереднена зміна поверхневого потенціалу для "поля в дальній зоні" від металевих острівців, яке може бути меншим за значення для однорідної плівки металу . Якщо товщина металевої плівки зростає, то стає менше, ніж та . Тоді рівняння (3.18) матиме вигляд:

(3.20)

Рівняння (3.18) – (3.20) добре описують експериментальні залежності ΔV від товщини плівки платини у випадку адсорбції NH3 та інших молекул. Зазначаємо, що зсув напруги для МОН-сенсора з Pt електродом в атмосфері Н2 значно менший, ніж в атмосфері NH3 при однакових парціальних тисках. Крім того, у випадку адсорбції водню не спостерігається залежність ΔV від товщини плівки металу, оскільки дифузія атомів водню крізь тонку металеву плівку слабо залежить від товщини останньої.

Таблиця 3.2. Чутливість МОН-сенсора з Pt-електродом при подачі 100 ppm різних газів, Т = 190 оС

Газ Величина сигналу, мВ
Аміак
Етанол
Ацетон
Етилен
Оцтова кислота
Етилацетат
Толуол
Циклогексан
Метан

Табл. 3.2 показує тестові результати використання МОН-сенсорів для детекції аміаку та інших газів. Як бачимо, завдяки затворам острівцевого типу МОН-структури стають чутливими до великої кількості різноманітних газів.

Таблиця 3.3. Чутливість ΔV сенсора з Pt та Ir затворами для NH3, H2, H2O та сумішей NH3 + H2 і NH3 + H2O. Робоча температура Т = 1500С, концентрації [NH3] = 100 ppm, [H2] = 500 ppm, [H2O] = 100 % RH (100 %відносна вологість)

№ сенсора Газ Pt затвор Ir затвор
    ΔV, мВ
  NH3
  H2
  NH3 + H2
  Завдяки (NH3) (715) (520)
  NH3
  H2O
  NH3 + H2O
  Завдяки (NH3) (380) (520)

У табл. 3.3 порівнюються чутливості ΔV сумішей газів NH3 + H2 і NH3+H2O та окремих компонент для двох типів затворів. Як видно, відносна чутливість до NH3 може бути вищою у Pt затвора, ніж у Ir, проте у вологій атмосфері чутливість до NH3 у Pt затвора гірша, ніж у затвора з Ir. Крім того спостерігається ефект неадитивності сигналів. Величина ΔV для суміші NH3 + H2 вища, ніж сума окремих сигналів від NH3 та H2. Навпаки, для Ir затвора сума окремих сигналів від NH3 та H2 вища, ніж від суміші NH3 + H2. Тобто острівцевий Pt затвор стимулює спільну дію двох газів NH3 та H2, а острівцевий Ir, навпаки, блокує. Це можна пояснювати тим, що диполі адсорбуються як на поверхні острівців, так і в інтерфейсі метал–діелектрик (для водню) і, відповідно, їх спільне електричне поле може додаватися чи відніматися. З іншого боку, ці дані свідчать про складність аналізу газової суміші, оскільки дії окремих газів на сенсор не є незалежними й для точного визначення концентрації окремих газів треба використовувати PRM методику-алгоритм розпізнавання образів. В останні кілька років досить бурхливо розвивається технологія сенсорів, що базується на досягненнях мікрообробки кремнію. Сенсор на СО2 фірми Сіменс (2000 рік) представлено на рис. 3.10. Такий сенсор складається з кремнієвого польового транзистора з індукованим інверсним шаром; у ньому також вимірюється провідність витік–стік. Проте на відміну від звичайних польових транзисторів методом мікрообробки затвор виконують у вигляді підвішеної мембрани кремнію. Газ продувається крізь повітряний зазор між мембраною, яка покрита чутливим шаром (BaCO3) і кремнієвою підкладкою. Зміна роботи виходу BaCO3 еквівалентна подачі зовнішнього потенціалу на затвор.

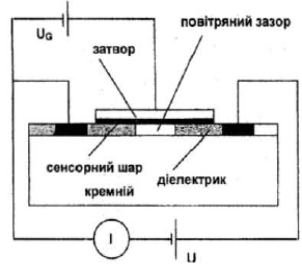

Рис. 3.10. Польовий транзистор з підвішеною мембраною Рис. 3.11. Чутливість сенсора (рис. 3.10) до СО2

Молекули СО2 взаємодіють з молекулами води (до 5 моношарів), які адсорбуються на чутливий шар BaCO3 з навколишнього середовища. Подвійний зарядовий шар формується за рахунок BaCO3 та іонів СО3. Падіння потенціалу на подвійному зарядовому шарі змінюється логарифмічно зі зміною концентрації СО2 (рис. 3.11). Аналогічний прилад створено для детекції NO2, коли на затвор наносять чутливий шар оксиду нікелю. Чутливість приладу сягає 500 ppb NO2. Оскільки обидва прилади виготовляють на Si підкладці, то виробництво таких приладів досить дешеве і ці сенсори можуть інтегруватись до КМОН процесу з дуже низьким споживанням енергії під час роботи.
