Практическая Работа № 3. Грозозащита зданий и сооружений

Цель и задача работы. Рассчитать и построить зону защиты для ОРУ 110, 220, 500 кВ от прямых ударов молнии (ПУМ). Молниеотводы расположить на порталах шинопровода и отдельно стоящие согласно разрабатываемого ОРУ станций, подстанций или трансформаторного пункта для зданий и заводов в дипломном проекте, дать схему вида сверху по ячейкам трансформаторов и линий электропередачи этих сооружений. Привести осевые и габаритные размеры проектируемого в дипломе ОРУ или ГПП сооружений.

Теоретические сведения. Зона защиты молниеотводов зависит от высоты ориентировки молнии Н - это расстояние между головкой лидера, развивающегося канала молнии, до земли, где начинает сказываться влияние молниеотвода или объекта. Начиная с Н = 300 м при высоте молниеотвода h £ 30 м, формируется 100 % зона ориентации молнии в виде параболоида вращения с основанием, радиус которого R £ 3,5 h. Защитное действие молниеотводов оценивается зависимостью вероятности Y поражения объекта от соотношения геометрических размеров: расстояния между молниеотводами a и высотой объекта h_х по рис. 5.1.

Надежность молниезащиты объекта на высоте h_х может быть оценена вероятностным числом поражений его в течение года:

n_o = n y, (5.1)

где n_o - число поражений молнией объекта из общего числа n ударов молнии в году. В частности, y = 0,01 означает, что возможно одно поражение объекта из 100 ударов молнии.

Расчет зоны защиты молниеотводов сводится к построению пространства вблизи их.

Для двух молниеотводов разной высоты (см. рис. 5.4, 5.7) сначала строится зона защиты одного молниеотвода Mh₁ большей высоты, затем через вершину молниеотвода Mh₂ проводят горизонталь до пересечения с зоной защиты Mh₁, считая, что вершина некоторого фиктивного молниеотвода Mh₃ совпадает с этой точкой пересечения.

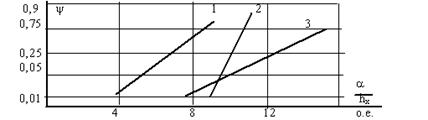

Рис. 5.1. Зависимость вероятности поражения объекта молнией от параметров на вероятностной бумаге

Затем для молниеотводов Mh₂ и Mh₃ одинаковой высоты строится зона защиты на расстоянии a.

Объекты открытых распределительных устройств станций и подстанций, которые располагаются на большой территории, защищаются несколькими молниеотводами. Внутренняя часть зоны защиты нескольких молниеотводов не строится. Объект высотой h_x, находящийся внутри треугольника или прямоугольника, образуемого молниеотводами будет защищен в том случае, если диаметр окружности, проходящей через вершины молниеотводов или диагональ прямоугольника, в углах которого находятся молниеотводы, не будет больше по приведенному неравенству на высоте h_х, т.е.

D £ 8 р (h - h_x). (5.2)
