Введение. На оснащении войск ГО и формирований МЧС России находится разнообразная по назначению и конструкции спасательная техника предназначенная для ведения АСР

На оснащении войск ГО и формирований МЧС России находится разнообразная по назначению и конструкции спасательная техника предназначенная для ведения АСР.

Наличие в войсках ГО и формированиях МЧС России техники – условие необходимое, но не достаточное для выполнения поставленных задач. Среди ряда факторов, влияющих на готовность соединений и частей к действию, большое значение имеет техническое состояние техники.

Организация эксплуатации техники преследует цель постоянного поддержания машин в работоспособном состоянии и в готовности их к использованию по назначению.

Цель работы. Изучить базовые машины:

- вододобывающие техники: УДВ-15; УДВ-25.

- фильтровые станции: ВФС- 10; ВФС-2,5.

ГЛАВА 1. Вододобывающая техника УДВ-15, УДВ-25

1.1. ОБЩЕЕ ОПИСАНИЕ ТЕХНИКИ УДВ-15, УДВ-25

Установка состоит из бурового оборудования и оборудования для очистки воды. Буровое оборудование включает буровой агрегат, пустотелые шнеки, водоприемное устройство, штанговый насос, буровой и вспомогательный инструмент. Водоочистное оборудование включает два переносных фильтра ПФ-200 (тканево-угольных фильтра ТУФ-200), два насоса БКФ-4 или “Родник”, резервуар РДВ-1500. Установка размещается на одноосном прицепе. Основные характеристики УДВ-25 (УДВ-15) приведены в таблице 1.

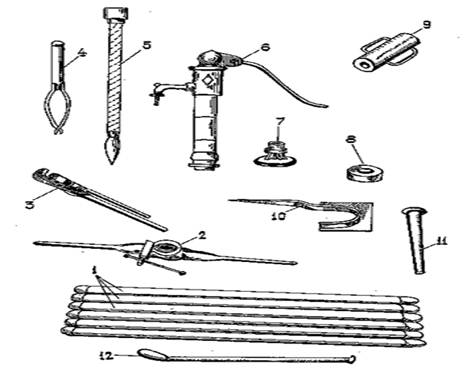

Рис. 1. Мелкий трубчатый колодец:

1 - трубы; 2 - шарнирный хомут; 3 - ключ для труб; 4 - ложковый бур; 5 - водоприемное устройство; 6 - насосная колонка; 7 - забивная головка; 8 - деревянная подкладка; 9 - забивной снаряд; 10 - подкладочная вилка; 11 - игольчатый клапан; 12 - скребок.

Рис. 2. Установка для добычи грунтовых вод УДВ-25 (УДВ-15)

Буровой агрегат УДВ-25 (УДВ-15) приводится в действие двигателем УД-25.

Шнеки в процессе бурения транспортируют разбуренную породу, а после вскрытия фильтра водоприемного устройства и установки штангового насоса по ним поднимается вода. Водоприемное устройство пропускает и осветляет воду, поступающую из водоносной породы.

Таблица 1.

Основные характеристики средств добычи воды

Показатели
	УДВ-15	УДВ-25
Глубина бурения, м
Скважин
Колодцев	-	-
Время на оборудование, час
Временной скважины	1-2	До 2
Постоянной скважины	-	-
Колодца	-	-
Производительность, м3/ч:
Насоса временной скважины	До 2	До 2
Расчет, чел

1.2. ПРИМЕНЕНИЕ К НАЗНАЧЕНИЮ УДВ-15, УДВ-25

Установки для добычи грунтовых УДВ-15 и УДВ-25 (рис.1.) предназначаются для устройства временных скважин и для очистки воды поверхностных источников.

УДВ-15:

Двигатель - УД-25, шнеки пустотелые диаметром 100мм, глубина бурения - 15 м, откачка воды - штанговым насосом через шнековую колонку с фильтром. Длина установки - 110см, ширина - 70см, высота - 180см, вес - 250кг. В комплекте: шнеки - 14шт; штанги водоподъёмные - 14шт; фильтр - 1шт; коронка винтовая - 1шт; насос - 2шт; резервуары для воды, ЗИП - габариты: 650х500х600мм

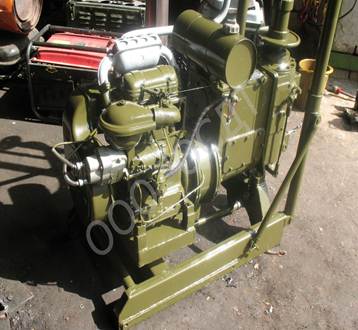

Рисунок. 3. Двигатель УДВ-25

Применяется по назначению:

Установка предназначена для добычи воды путём бурения скважин в породах категории буримости 1-4. Установки в комплекте, с хранения без наработки. Полный пакет документов. Предпродажная обкатка и настройка. Производим ремонт двигателей установок, заключаем долгосрочные договора на поставку. Отгрузка в любой регион России. Имеем возможность поставки всего спектра запасных частей к двигателям данной серии

Рисунок 4. Двигатель УДВ-10.

УДВ-25:

УДВ-25 (рис.4.) предназначена для добычи воды путём бурения скважин в породах категории буримости 1-4, двигатель - УД-25, шнеки пустотелые диаметром 100мм, глубина бурения - 25 м, откачка воды - штанговым насосом через шнековую колонку с фильтром. Буровой станок смонтирован на направляющих, можно установить в грузовик или ГАЗЕЛЬ В полной комплектации.

Рисунок 4. УДВ-25

1.3. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА УДВ-15, УДВ-25

Установка УДВ-15 работает в автономном режиме и ее технические характеристики позволяют производить бурение скважин на глубину до 16 метров, на прилегающих территориях к домовладениям, а также на других объектах, где необходимо использовать воду для различных хозяйственных целей. Установка УДВ-15 позволяет в короткие сроки пробурить скважину диаметром 120 мм, произвести ее прокачку без применения дополнительного оборудования. Отделом ГО и ЧС проведена работа по приведению УДВ -15 в рабочее техническое состояние. Подача воды из скважины может производиться как ручным насосом, так и электрическими насосами различных модификаций.

Буровой агрегат УДВ-25 приводится в действие двигателем УД-25, шнеки пустотелые диаметром 100 мм, глубина бурения - 25 м, откачка воды - штанговым насосом через шнековую колонку с фильтром. Шнеки в процессе бурения транспортируют разбуренную породу, а после вскрытия фильтра водоприемного устройства и установки штангового насоса по ним поднимается вода. Водоприемное устройство пропускает и осветляет воду, поступающую из водоносной породы. Буровой станок смонтирован на одноосном прицепе на направляющих. Габариты установки: 1100х700х1800мм, вес - 250кг. В комплекте шнеки - 24 шт.; штанги водоподъёмные - 24 шт.; фильтр - 1шт; коронка винтовая - 1шт; насос - 2шт; резервуары для воды, ЗИП. В наличии 3 шт.

Он состоит из насосной колонки, труб и водоприемного устройства. Установка в грунт мелкого трубчатого колодца МТК-2М включает бурение скважины до водоносного пласта, забивку водоприемного устройства в водоносный пласт и монтаж насосной колонки.
