Создание информационной модели

Построение информационной модели.

Сохранение модели.

Печать диаграмм.

Проверка синтаксиса модели.

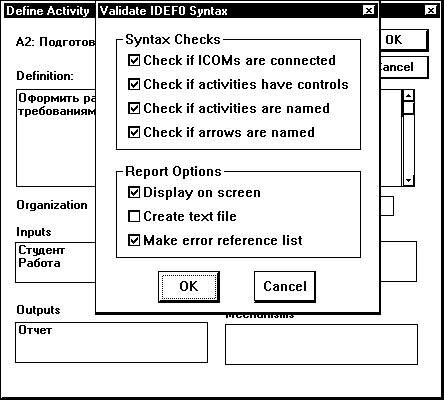

Синтаксис функциональной модели проверяется процедурой "Validate" из меню File. После ее вызова появляется окно, где перечислены все параметры, по которым будет вестись проверка. Результат проверки будет выведен на экран и (или) в текстовый файл.

Рис. 12

Рис. 13

Печать диаграмм осуществляется пунктом "Print…" меню File.

Сохранение модели происходит по команде "Save" меню File. если же требуется сохранить модель под новым именем или в другое место диска, то для этого используется пункт "Save As…".

Имеется возможность сохранения не всей модели, а избранных листов. Для этого применяется пункт "Export…". При его вызове появляется окно где спрашивается, куда сохранить текущую страницу, под каким именем и в каком виде. Страница может быть сохранена как в стандартном для Design/IDEF виде, так и в виде графического или текстового файла. Пример страниц функциональной модели приведен в приложениях 1 и 2.

Информационная модель может создаваться как в рамках имеющегося проекта, так и в виде самостоятельного проекта, поэтому имеются два пути создания модели:

1) Создание информационной модели для имеющегося проекта. Для этого следует вызвать пункт "New Page…" меню Create и в списке "Methodology" указать тип IDEF1X. После этого в текущем проекте будет создана новая IDEF1X-страница.

2) Создание самостоятельной информационной модели. Для этого используется пункт "New" меню File. В появившемся окне в списке "Methodology" также необходимо указать тип IDEF1X.

Имеется возможность перемещения листов информационных моделей из одного проекта в другой. Это производится с помощью процедур импорта/экспорта. Сначала конкретная страница экспортируется в файл процедурой "Export…" меню File, затем открывается новый проект и вызывается процедура "Import…".

Для интегрирования функциональной и информационной моделей используется процедура "IDEF 0/1X Integration…" меню Glossary.
