Создание комфортных условий в салоне

5-38

Создание комфортных условий в салоне

2. Чтобы воспользоваться подстаканником, откройте крышку (А), придерживая ее руками с обеих сторон.

Напольные вещевые ящики багажного отделения (Универсал)

В багажном отделении предусмотрены напольные ящики для хранения различных предметов.

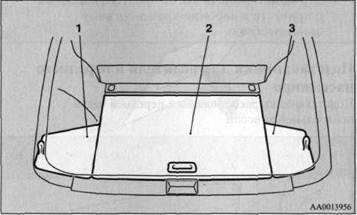

1- Напольный вещевой ящик багажного отделения (левый)

2- Напольный вещевой ящик багажного отделения
(центральный)

3- Напольный вещевой ящик багажного отделения
(правый)

АА0013969

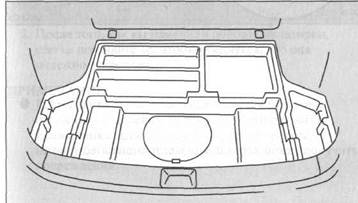

Чтобы воспользоваться ящиками, поднимите крышку в полу багажного отделения.

Создание комфортных условий в салоне

Ящики под боковыми панелями багажного отделения (Универсал)

1- Открыть 2- Закрыть

В багажном отделении предусмотрены боковые ящики для хранения различных предметов.

5-39

Шторка багажного отделения {Универсал)

1. Чтобы закрыть багажное отделение шторкой (которая
может сматываться при помощи пружины), потяните
шторку на себя и заведите фиксаторы в пазы (А).

2. Чтобы убрать шторку багажного отделения,
освободите фиксаторы из пазов, и шторка втянется
под действием пружины.

Изменение положения шторки багажного отделения

Шторка багажного отделения может быть закреплена в одном из имеющихся пазов (А).

ПРИМЕЧАНИЕ • Не кладите вещи на шторку багажного отделения.

5-40

1. Сдвиньте один из фиксаторов (В) внутрь салона и установите опорный выступ (С) в один из пазов. Фиксатор с другой стороны передвиньте аналогичным образом.

Создание комфортных условий в салоне

Демонтаж шторки багажного отделения

1. Освободите шторку из пазов и позвольте ей втянуться.

2. Сдвиньте один из фиксаторов (В) внутрь салона
и поднимите его, чтобы снять шторку.

2. После того, как вы изменили положение шторки, слегка покачайте ее, чтобы убедиться, что она надежно закреплена.

ПРИМЕЧАНИЕ

• Если спинка заднего сиденья касается шторки багажного отделения, переместите шторку назад. Если спинка заднего сиденья будет опираться на шторку багажного отделения, шторка может получить повреждения.

Чтобы установить шторку багажного отделения на место, выполните вышеописанные операции в обратном порядке. Установив шторку, слегка покачайте ее, чтобы убедиться, что она надежно закреплена.

5-41
