Дифференциальная отсечка

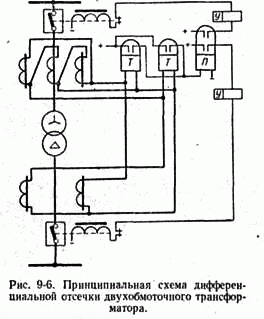

Дифференциальной отсечкой называется дифференциальная защита мгновенного действия, имеющая ток срабатывания больше броска намагничивающего тока. Принципиальная схема дифференциальной отсечки двухобмоточ-ного трансформатора приведена на рис. 9-6.

Ток срабатывания дифференциальной отсечки определяют главным образом условием отстройки от броска намагничивающего тока согласно формуле (9-3), принимая = 3 4.

Броски намагничивающего тока в первый момент включения трансформатора могут иметь большие значения и даже превышать ток срабатывания дифференциальной отсечки, выбранный с указанным коэффициентом надежности отстройки. Однако эти токи очень быстро затухают, что дает возможность отстроиться от них за счет собственного времени действия реле дифференциальной отсечки. Для этого в схеме дифференциальной отсечки применяют выходное промежуточное реле (реле П на рис. 9-6) типа РП-251, которое имеет время срабатывания 0,07—0,08 с.

Ток срабатывания дифференциальной отсечки определяется также условием отстройки от токов небаланса, который вычисляется по формуле (9-11). Из двух значений тока срабатывания принимается большее. В тех случаях, когда погрешность трансформаторов тока не превышает 10%, определяющим является условие (9-3).

Основным достоинством дифференциальной отсечки является простота схемы и быстродействие. Недостатком является большой ток срабатывания, вследствие чего защита в ряде случаев оказывается недостаточно чувствительной.

Чувствительность дифференциальной отсечки характеризуется коэффициентом чувствительности

где Iк.з.мин — минимальный ток к. з. при повреждениях в зоне действия дифференциальной отсечки; Iс.з— ток срабатывания дифференциальной отсечки.

Коэффициент чувствительности должен быть не менее двух.
