Линейные дешифраторы

Реверсивные регистры.

Если в зависимости от управляющих сигналов в регистре может быть реализован как сдвиг вправо так и влево, то такой регистр называют реверсивным.

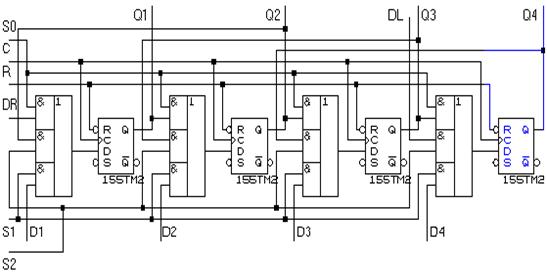

Регистр построен на динамических D триггерах, для организации схемотехнических переключений в различных режимах работы в качестве ключей использованы элементы выполняющие функции 2И-3ИЛИ. Организованы управляющие входы S0, S1, S2, R, C и информационные ─ D1, D2, D3, D4, DR и DL. Вход R ─ асинхронный сброс в нулевое состояние, вход С ─ синхронизирующий записи и сдвига. Входы S0, S1, S2 ─ выбор режима работы: S0=1, S1=S2=0 ─ сдвиг вправо; S1=1, S0=S2=0 ─ параллельное занесение информации; S2=1, S0=S1=0 ─ сдвиг влево. D1, D2, D3, D4 ─ входы, на которые подается запоминаемое слово при параллельном занесении информации, DR ─ последовательный вход при сдвиге вправо и DL ─ последовательный вход при сдвиге влево.

По способу схемотехнической реализации дешифраторы подразделяются на: линейные, матричные и пирамидальные. Дешифратор комбинационное устройство с n входами и не более чем выходами, обеспечивающее для каждого значения n-разрядного входного слова появление активного сигнала только на одном из к выходов. Если количество выходов дешифратора определяется соотношением , то дешифратор называется полным.

При построении схемы левее линейки элементов 2И проведены четыре линии, на которые подаются сами входные переменные (разряды входного слова) и их инверсии, т.е. используется парафазное представление информации. Соединение входов элементов 2И с входными переменными производится в соответствии с уравнениями дешифрации и соответственно выходы элементов, являющиеся выходами дешифратора, получают обозначения (d0 -- d3). В связи с тем, что основой такого дешифратора является линейка логических элементов его называют -- линейный дешифратор. Для уменьшения количества входов нужно перейти к однофазному представлению входной информации.
