Разработка волноводных систем с развитой поверхностью

Волноводно-излучающие системы с развитой поверхностью созданные, в рамках данной работы, предназначены исключительно для решения конкретных задач, направленных на интенсификацию процессов добычи, транспортировки и переработки нефти, очистки нефтезагрязненных вод и грунтов.

Проектирование новых волноводных систем, обеспечивающих максимальный ввод акустической энергии в жидкофазную нагрузку, осуществлялся на основе расчёта коэффициента усиления концентратора [62].

При этом был выбран титановый сплав ВТ-6, обладающий высокими механическими свойствами и коррозийной стойкостью.

Параметры волноводно-излучающей системы и характеристики материала приведены в табл. 1.3, а внешний вид излучателей представлен на рис. 1.3.

Таблица 1.3

Параметры волноводно-излучающей системы и характеристики материала

Наименование параметров волновода	Обозначения	Значение
рабочая частота, кГц;	F
амплитуда смещений торца волновода, мкм	xm
амплитуда колебательной скорости волновода, м/с		1,4
площадь рабочей поверхности волновода, см^2	Sиз	6,2
скорость звука в материале, м/с	C
плотность материала, кг/м^3	Ρ
добротность материала,	Q
предел выносливости материала, МПа	Σp

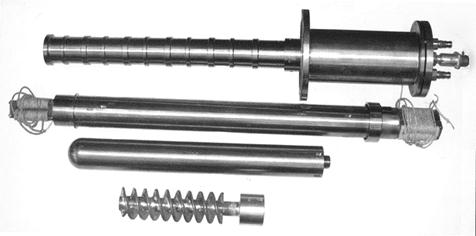

Рис. 1.3. Модификации излучателей с развитой поверхностью.

Колебательные системы для обработки жидкостей в проточном режиме типа «крест»

В технологических процессах, связанных с проточной обработкой жидкости, часто используются колебательные системы типа «крест», состоящие из нескольких (двух и более) синфазно колеблющихся стержневых колебательных систем.

Для пилотной установки была разработана модификация излучателя ТР-1800/60, с внутренним диаметром трубчатого излучателя 60 мм и высотой 1800 мм, схема и габаритные размеры которого представлены на рис. 1.4. Система оснащена разработанными 4-мя преобразователями МСП 2,5/22, создающими большую плотность акустической энергии, что существенно для технологических процессов, УЗ интенсификация которых имеет пороговый характер.

Преобразователи МСП 2,5/22 припаяны к полуволновым стержням - волноводам, которые передают механические колебания стенкам трубы-реактора, диаметр которого подобран таким образом, что на длине окружности укладывается две длины волны, что обеспечивает резонансный режим работы.

Все элементы установки, совершающие механические колебания, выполнены из титанового сплава ВТ 6. Технические характеристики трубчатого реактора приведены в табл.1.4.

Таблица 1.4

Технические характеристики трубчатого реактора ТР-1800/60

Характеристика	Величина
Внутренний диаметр трубы, мм
Высота трубы, мм
Рабочая частота, кГц	22,1
Потребляемая мощность, кВт	4х2,5

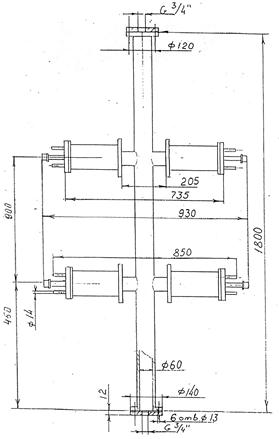

Рис. 1.4. Схема и габаритные размеры УЗ реактора ТР-1800/60 типа «крест» в блоке с преобразователями МСП: 1– преобразователи МСП; 2 – волноводы; 3– реактор.

В данной конструкции излучателем упругих колебаний в жидкофазную среду служит внутренняя поверхность трубы реактора, поэтому в реакторе создаётся сравнительно равномерное УЗ поле.

Результаты замера звукового давления с помощью пьезокерамического зонда (приёмника), соединённого с вольтметром, отградуированным в единицах давления, приведены на рис. 1.5.

Рис. 1.5. Изменение звукового давления по длине реактора.

Поскольку размеры используемого приёмника был много меньше длины волны в жидкофазной среде, можно говорить о локальных измерениях звукового давления вдоль реактора, фактически звуковое давление измерялось в той точке, где находился пьезоэлектрический зонд.

Эксперименты по распределению кавитационного поля в реакторе показали, что оно имеет максимальную величину в центре (в месте присоединения волноводов) и несколько слабее в остальном объёме жидкости.
