Схем базування

На рисунках 3.7 – 3.16 наведено приклади формулювання задач, побудови теоретичних схем та практичної їх реалізації для різних схем обробки деталей.

Рисунок 3.7 Базування призматичної деталі при фрезеруванні поздовжнього паза

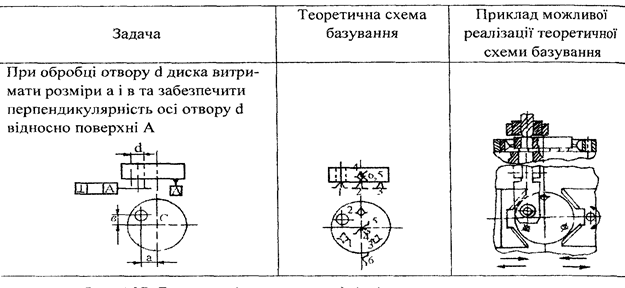

Рисунок 3.8 Базування диска при свердлінні ексцентричного отвору

Рисунок 3.9 Базування валика

Рисунок 3.10 Базування циліндричної деталі на оправці

Рисунок 3.11 Базування кульки при свердлінні у ній центрального отвору

Рисунок 3.12 Базування корпусу підшипника ковзання при розточуванні отвору

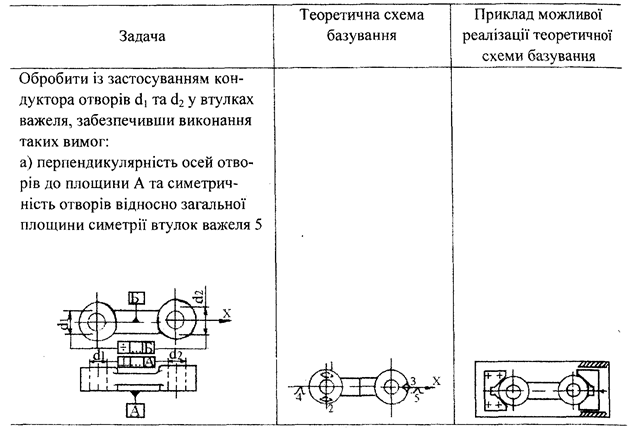

Рисунок 3.13 Базування важеля (варіант 1 )

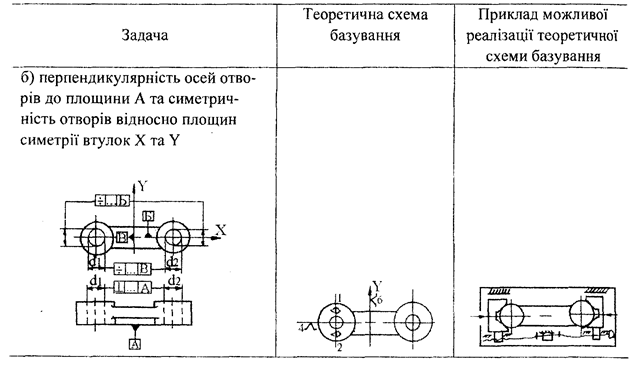

Рисунок 3.14 Базування важеля (варіант 2)

Рисунок 3.15 Базування важеля (варіант 3)

Рисунок 3.16 Базування важеля (варіант 4)

Задачі до п.3.1

(побудову теоретичних схем базування)

Задача 3.1

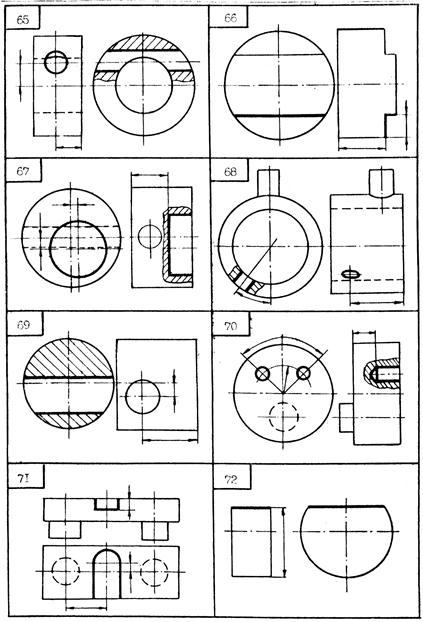

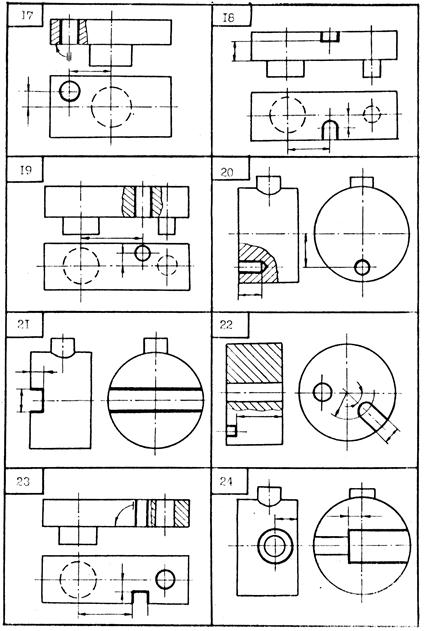

Для наведених в таблиці 3.1 технологічних ескізів деталей побудувати теоретичні схеми базування для обробки поверхонь, що показано потовщеними лініями.

Показати як за допомогою установчих елементів пристрою реалізуються ці схеми, при необхідності провести зміну технологічних баз з відповідними розрахунками.

Таблиця 3.1

Задача 3.2

Розробити теоретичну схему базування, якщо поставлена мета безпосередньо забезпечити задані параметри. Вказати зі скількох поверхонь складається комплект баз і яка при цьому (повна чи неповна) схема базування одержана. Перелічити, які інші параметри (з показаних на кресленні) можуть бути безпосередньо одержані з допомогою розробленої вами схеми базування.

Рисунок 3.17 до задачі 3.2

Варіант
Параметри	a; H; i	b; h2; j	ci; β2; g	e; β1; h1	d; α2; L
Варіант
Параметри	m; α; K	n; j; β2	f; K; α2	P; γ; B	b; α; L
Варіант
Параметри	B; β2; l	H; j; γ	c; α; g	n2; i; β2	a; g; β2
Варіант
Параметри	b; γ; h1	c; B; β1	e; α1; j	d; p; γ	f; H; α1
Варіант
Параметри	c; L; γ	H; β1; e	B; γ; g	P1; β1; m	L; n; α
Варіант
Параметри	h1; B; β1	L; α2; e	B; α1; m	B; α1; γ	d; β2; g

Література: 4, 5, 17, 40

Задача 3.3

Для деталі, показаної на кресленні (розміри поставлені не всі; поверхні, які підлягають обробці, позначені знаком √):

1) встановіть, яку поверхню (поверхні) необхідно обробити на першій операції. Запропонуйте можливі варіанти базування (не менше 5-ти) на першій операції. Для кожного варіанту поясніть, які з параметрів, обумовлених на кресленні, досягаються безпосередньо? Які досягаються гірше? Які зовсім не забезпечуються?

2) поясніть за рахунок яких технологічних засобів можливо забезпечити наведені в таблиці параметри (за лімбом, за копіром, за еталоном, за рахунок розмірного регулювання інструменту, шляхом застосування мірного інструменту, за рахунок прийнятої схеми базування, за рахунок обробки різних поверхонь з одного установа та ін.).

Рисунок 3.18 до задачі3.3

№ варіанту	Тип виробництва	Параметри	№ варіанту	Тип виробництва	Параметри
	О	L1; h3; α		О	L1; B; D
	С	l1; h4; β		С	l1; b1; α
	М	l2; h5; D		М	l2; b2; β
	О	B; h6; α		О	B; b3; D
	С	b1; R; β		С	b1; b4; α
	М	b2; L1; D		М	b2; h1; β
	О	b3; l2; α		О	b3; h2; D
	С	b4; β; B		С	b4; h4; α
	М	h1; b1; D		М	h1; h4; β
	О	h2; b2; α		О	h2; l1; D
	С	h3; b3; D		С	h3; l2; α
	М	h4; b4; D		М	h4; B; β
	О	h1; h5; α		О	h5; b1; D
	С	h2; h6; β		С	h6; b2; α
	М	h3; R; D		М	R; b3; β

Література: 4, 5, 17, 40
