Сцепление

Поршень и цилиндр

Диаметр цилиндра:

номинальный............................ 55,000 - 55,015 мм

предельный............................................. 55,10 мм

Диаметр поршня:

номинальный............................ 54,970 - 54,990 мм

предельный........................................... 54,900 мм

Зазор между цилиндром и поршнем:

номинальный................................ 0,010-0,045 мм

предельный............................................. 0,100 мм

Диаметр отверстия под поршневой палец:

номинальный............................ 14,002-14,008 мм

предельный........................................... 14,050 мм

Диаметр поршневого пальца

номинальный............................ 13,994- 14,000 мм

предельный............................................ 13,980 мм

Зазор между пальцем и поршнем:

номинальный................................ 0,002 - 0,014 мм

предельный............................................... 0,04 мм

Внутренний диаметр поршневой головки шатуна:

номинальный............................ 14,016- 14,034 мм

предельный........................................... 14,070 мм

Зазор между пальцем и шатуном:

номинальный................................ 0,016- 0,040 мм

предельный............................................. 0,060 мм

Зазор между канавкой и поршнем: компрессионное

кольцо.......................................... 0,015-0,050 мм

предельный................................................ 0,10мм

Технические характеристики

Зазор в замке:

верхнее компрессионное

кольцо:

номинальный................................. 0 ,18 - 0,28 мм

предельный................................................0,5 мм

нижнее компрессионное кольцо:

номинальный................................. 0,18-0,33 мм

предельный................................................ 0,5 мм

маслосъемное кольцо:

номинальный................................. 0,20- 0,70 мм

предельный................................................ 1,1 мм

Коленчатый вал Осевой зазор:

номинальный................................... 0,05 - 0,20 мм

предельный................................................ 0,30 мм

Зазор в подшипниках:

шатунный подшипник:

номинальный.............................. 0,028 - 0,052 мм

предельный.............................................. 0,06 мм

коренной подшипник:

номинальный.............................. 0,014 - 0,038 мм

предельный.............................................. 0,05 мм

Свободный ход рычага

сцепления................................................. 10 - 20 мм

Толщина диска: номинальная:

"А".................................................. 3,22 - 3,38 мм

"В".................................................. 3,22 - 3,38 мм

"С"................................................. 3,42 - 3,58 мм

предельная:

"А"............................................................ 2,90 мм

"В"............................................................ 2,90 мм

"С"........................................................... 3,10 мм

Высота пружин:

номинальная.............................................. 45,6 мм

предельная................................................ 41,7 мм

Диаметр опорной втулки: внутренний:

номинальный.......................... 21,980 - 21,993 мм

предельный......................................... 22,030 мм

внешний:

номинальный..........................29,993 - 30,007 мм

предельный......................................... 29,960 мм

Внутренний диаметр звездочки привода масляно­го насоса:

номинальный............................ 30,025- 30,075 мм

предельный........................................... 30,150 мм

Внешний диаметр первичного вала (под опорную втулку):

номинальный............................ 21,967 - 21,980 мм

предельный........................................... 21,950 мм

Коробка передач Передаточные числа передач:

Передняя передача....................................... 2,171

КПП:

1-я передача........................................................ 3,307

2-я передача........................................................ 2,294

3-я передача........................................................ 1,750

4-я передача........................................................ 1,428

5-я передача..:........................................................... 1,240

6-я передача........................................................ 1,130

Главная передача:

привод............................................................... цепь

передаточное число:

CB400N..................................................... 2,800

CB400FIII.................................................. 3,000

Внутренний диаметр посадочных отверстий шестерен:

М5, М6:

номинальный............................ 25,000 - 25,021 мм

предельный........................................... 25,050 мм

С2, СЗ, С4:

номинальный............................28,000 - 28,021 мм

предельный........................................... 28,050 мм

Внешний диаметр втулок шестерен:

М5, М6:

номинальный............................ 24,959 - 24,980 мм

предельный........................................... 24,920 мм

С2, СЗ, С4:

номинальный............................ 27,959 - 27,980 мм

предельный........................................... 27,920 мм

Внутренний диаметр посадочных отверстий втулок:

М5:

номинальный............................ 21,985 - 22,006 мм

предельный........................................... 22,070 мм

С2:

номинальный............................ 24,985 - 25,006 мм

предельный........................................... 25,070 мм

Зазор между шестернями и втулками:

М5, Мб:

номинальный................................ 0,020 - 0,062 мм

предельный............................................... 0,10 мм

С2, СЗ, С4:

номинальный................................ 0,020 - 0,062 мм

предельный............................................... 0,10 мм

Зазор между шестернями и валом:

М5:

номинальный................................ 0,020 - 0,062 мм

предельный............................................... 0,10 мм

С2:

номинальный................................ 0,005 - 0,039 мм

предельный............................................... 0,05 мм

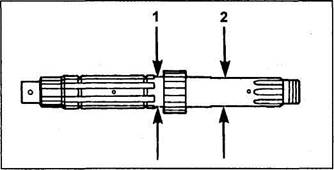

Внешний диаметр шеек первичного вала:

М5 (1):

номинальный............................ 21,959 - 21,980 мм

предельный............................................ 21,930 мм

Технические характеристики

шейка под опорную втулку (2):

номинальный............................ 21,967 - 21,980 мм

предельный........................................... 27,930 мм

Внешний диаметр шеек вторичного вала: С2 (1):

номинальный.............................. 24,967-24,980 мм

предельный........................................... 24,930 мм

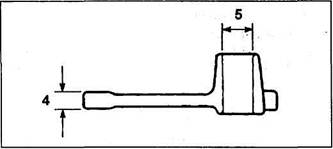

Вилка переключения передач:

толщина (4):

номинальная.................................. 5,93- 6,00 мм

предельная............................................... 5,60 мм

внутренний диаметр посадочного отверстия

под шток (5):
номинальный.......................... 12,000 -12,021 мм

• предельный......................................... 12,060 мм

диаметр штока вилок переключения передач:

номинальный.......................... 11,969- 11,980 мм

предельный......................................... 11,900 мм
