Двигатель. Гайка крепления головки блока цилиндров

Honda CB400F(CB1)

Двигатель

Гайка крепления головки блока цилиндров. 1 - гайка крепления, 2 - болт крепления.

65

Головка блока цилиндров (CB400N). 1 • толкатель, 2 - регулировочная шайба, 3 - сухари, 4 - тарелка пружины, 5 - пружина клапана, 6 - впускной клапан, 7 - выпускной клапан, 8 - маслосъемный колпа­чок, 9 - седло пружины, 10 - направляющая втулка клапана.

Распределительные валы (CB400F). 1 - теплозащитный экран, 2 - болт крепления крышки головки блока цилиндров, 3 - шайба, 4 - крышка головки блока цилиндров, 5 - прокладка, 6 - болт крышки подшипников распределительного вала, 7 - крышка подшипников распределительного вала, 8 - ус­тановочный штифт, 9 - распределительный вал впускных клапанов, 10 - распределительный вал выпускных клапанов, 11 - штифт.

Головка блока цилиндров (снятие и установка) (CB400F). 1 - шайба, 2 - болт крепления головки блока цилиндров, 3 - головка блока цилиндров, 4 - прокладка, 5 - установочная втулка, 6 - болт механизма привода ГРМ, 7 - установочная втулка, 8 - шайба, 9 - механизм привода ГРМ, 10 - проставка.

Головка блока цилиндров (разборка и сборка) (CB400F). 1 - толкатель, 2 - регулировочная шайба, 3 - сухари, 4 - тарелка пружины, 5 - пружина клапана, 6 - клапан, 7 - маслосъемный колпачок, 8 - сед­ло пружины, 9 - направляющая втулка клапана.

Двигатель

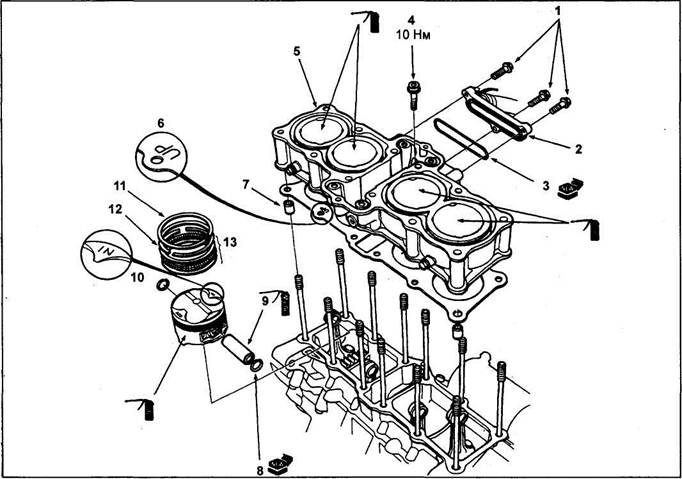

Блок цилиндров (CB400F). 1 - болты крепления патрубка охлаждающей жидкости, 2 - патрубок охлаж­дающей жидкости, 3 - кольцевое уплотнение, 4 - болт крепления головки блока цилиндров, 5 - цилиндр, 6 - прокладка, 7 - установочная втулка, 8 - стопорное кольцо, 9 - поршневой палец, 10 - поршень, 11 -верхнее компрессионное кольцо, 12 - нижнее компрессионное кольцо, 13 - маслосъемное кольцо.

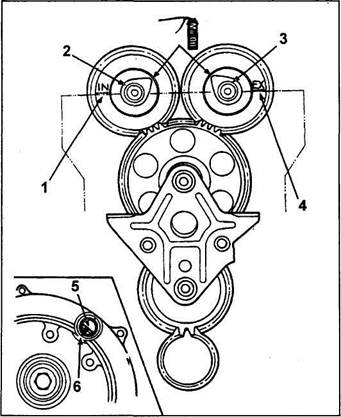

Снятие и установка распределительных валов
