Будова асинхронних машин




За конструкцією асинхронні машини поділяють на два основних типи: з фазним ротором (з контактними кільцями і короткозамкненим ротором; їх статори конструктивно однакові.

Осердя статорів і роторів набирають з листів електротехнічної сталі, у виштомпованих пазах яких вкладають обмотки, що мають однакову кількість полюсів.

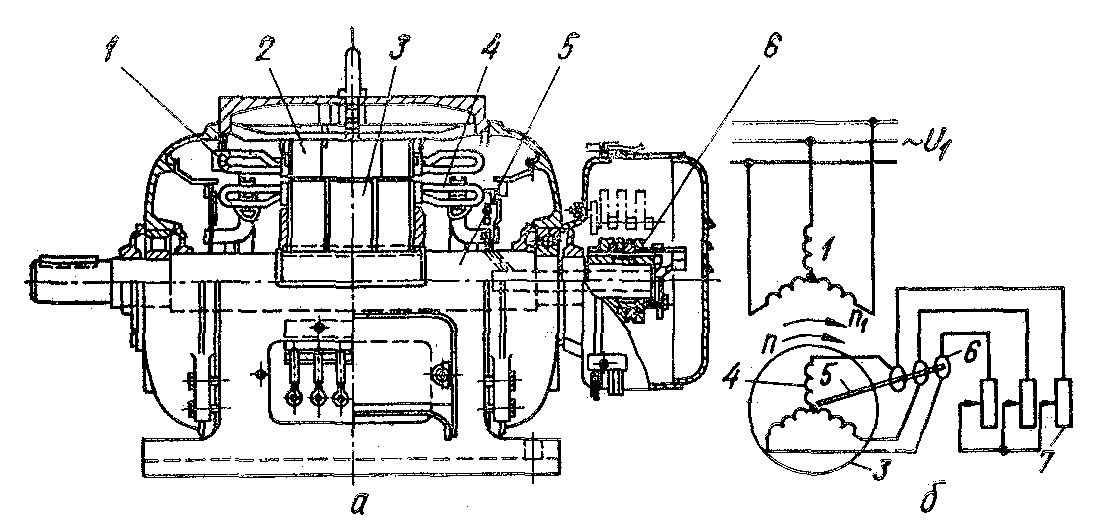

Машина з фазним ротором (рис. 11.1). Трифазна обмотка статора і укладена в пазах його осердя 2. На роторі З укладена аналогічна обмотка 4, яка звичайно з'єднана зіркою, а її виводи під'єднані до контактних кілець б, що насаджені на вал машини.5. По кільцях ковзають щітки, за допомогою яких в коло ротора можна включити резисторі 7.

Будова блока контактних кілець зображена на рис. 11.2. Контактні кільця і виготовлюють з бронзи і запресовують в пластмасу 2. Від кожного кільця відходить ізольована контактна, шпилька 3. Машини забезпечені пристроєм, що дозволяє після запуску машини підняти щітки з контактних кілець, а самі контактні кільця замкнути накоротко.

Рис: 11.1. Асинхронна машина з фазним ротором (а) і схема її ввімкнений рис. 11.1.

Машина з короткозамкненим ротором (рис. 11.3). її осердя статора 2 з обмоткою 1 аналогічне машині на рис.11.1



В пази осердя ротора З закладають без ізоляції стержні 4, що замикаються накоротко з торців двома кільцями. При цьому обмотка ротора дістає вигляд "білчиної клітки" (рис. 11.4а); вона дуже часто саме такі зветься.

Для двигунів великої потужності "білчину клітку" (рис. 11.46) виготовляють з мідних чи латунних стержнів 2, кінці яких приварюють до короткозамкнених кілець 3, з обох боків осердя 1; для двигунів середньої і малої потужності, її разом з торцевими лопатками 4 (рис.11.4в), що відіграють роль теплорозсіювачів і лопастей вентилятора, виливають з алюмінію,

Рис.11. 2.Блок контактних кілець

В електричному відношенні "білчина клітка" являє собою багатофазну короткозамкнену зірку, кількість фаз якої т2 дорівнює кількості стержнів (пазів) ротора , а в кожну фазу входить один стержень і прилеглі до нього ділянки короткозамикаючих кілець. Оскільки один виток може бути утвореній, як мінімум, двома провідниками (див., наприклад, рис. 3.2), а фаза має один стержень (провідник), кількість витків в фазі "білчиної клітки"

Асинхронна машина з короткозамкненим ротором найпростіша, найнадійніша, найлегша і найдешевша серед усіх типів машин, тому її застосування на транспорті є дуже перспективним.
