Алфавитно-цифровые дисплеи на ЭЛТ

Электронно-лучевые трубки пока являются самыми распространенными приборами, применяемыми в устройствах отображения информации. Используются как обычные ЭЛТ, так и специальные знаковые ЭЛТ. Создание изображения сводится к преобразованию цифровых кодов в символы, синтезируемые с помощью точек, отрезков, векторов и т.д. Большинство устройств работающих с ЭЛТ дает оператору возможность самому вводить информацию на экран ЭЛТ и работать с ней, исправлять, редактировать, преобразовывать, и т.п. Изменение массива в БЗУ индикатора может происходить одним из двух способов: непосредственно от устройства ручного ввода, либо через ЭВМ. В первом случае информация, набранная на устройстве ручного ввода, УРВ, с помощью устройства записи УЗ записывается в БЗУ и далее выводится на экран индикатора И. Информация, поступающая от ЭВМ, сразу записывается в БЗУ.

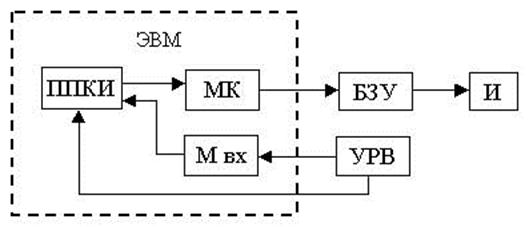

Во втором случае из УРВ поступают информационные коды и команды, образующие массив входной информации. Далее этот массив с помощью программ построение кадра изображения, ППКИ, преобразуется в массив кадра МК который и заносится в БЗУ.

Программный способ обладает большой гибкостью и предоставляет больше возможностей производить сложные преобразования информации, отображенной на экране. Однако он требует затраты машинного времени, которые резко возрастают в случае работы ЭВМ с большим числом таких устройств. Схемный путь решения позволяет выполнять указанные операции в автоматическом режиме (без участия ЭВМ), но влечет за собой аппаратурное усложнение устройства отображения.

Емкость БЗУ, как правило, всегда составляет размер кадра, изображенного на экране ЭЛТ. Адрес кода любого символа БЗУ одновременно определяет его положение (строка и позиция в строке) на экране. После заполнения БЗУ индикатор работает автономно, производя последовательный циклический опрос ячеек БЗУ, извлечение кодов символов, их расшифровку и изображение на экране ЭЛТ. БЗУ является, таким образом, регенеративной памятью, частота опроса БЗУ выбирается таковой, чтобы не возникало мерцания кадров на экране. Наиболее важными характеристиками ЭЛТ являются время возрастания и спада яркости. Время нарастания яркости определяется свойствами люминофора и интенсивностью его возбуждения. Время спада яркости (время послесвечения) зависит от типа люминофора. Обычно применяют ЭЛТ с люминофором, среднее время послесвечения которого равно (10^-2-10^-3)сек. Поэтому частота опроса БЗУ находится в пределах 30-60 Гц. При более длительном послесвечении (0,1-1,0с) частоту регенерации уменьшают до 10Гц.

В настоящие время применятся три основных метода генерации символов: знакопечатающий, растровый и функциональный, которые отличаются способом формирования знака на экране ЭЛТ.
