Описание экспериментальной установки. Схема установки, предназначенной для изучения вольтамперной характеристики германиевого диода типа Д7Ж при его прямом включении

Схема установки, предназначенной для изучения вольтамперной характеристики германиевого диода типа Д7Ж при его прямом включении, представлена на рис. 2. Источником тока является выпрямитель ИЭПП-2. Напряжение на диод подается с потенциометра и измеряется цифровым вольтметром В7-22А. Сила тока измеряется миллиамперметром, имеющим шкалы на 50, 100 и 200 мА.

Рис. 2

При исследовании зависимости силы обратного тока от напряжения на диоде используется установка, схема которой показана на рис. 3. Здесь в основном используются те же приборы, что и в схеме рис. 2, однако вместо миллиамперметра используется микроамперметр М265М. При этом следует обратить внимание на изменение включения диода и вольтметра.

Рис. 3

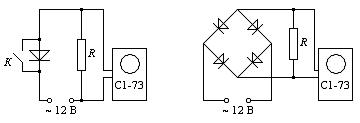

На рис. 4, а приведена схема цепи, предназначенной для наблюдения осциллограммы переменного напряжения на выходе источника тока (12 В), а также осциллограммы выпрямленного диодом напряжения (однополупериодное выпрямление).

а) б)

Рис. 4

Так называемая мостовая схема двухполупериодного выпрямления показана на рис. 4, б. Для наблюдения осциллограммы выпрямленного напряжения осциллограф подключается к нагрузке диодного моста R..

В работе используется осциллограф С1-73, в котором предусмотрен каскадный делитель входного напряжения; его рукоятка расположена слева от экрана. Скорость пробегания луча вдоль горизонтальной оси (развертка) регулируется рукояткой, расположенной с правой стороны от экрана осциллографа. Получение неподвижной осциллограммы достигается плавным поворотом рукоятки «стабильн,», которая находится в нижней части передней панели осциллографа.
