Якорное устройство

Якорное устройство должно:

- обеспечивать надежную стоянку судна на рейдах и в открытом море;

- удерживать на месте судно, стоящее одновременно на якоре (якорях) и на швартовах;

- служить одним из средств снятия судна с мели;

- способствовать управлению судном в стесненных условиях плавания.

Каждое судно должно иметь якорное снабжение, а также стопоры для креп­ления становых якорей по-походному, устройства для крепления и отдачи корен­ных концов якорных цепей, механизмы для отдачи и подъема становых якорей и для удержания на них судна при отданных якорях.

Рис. Состав якорного устройства судна:

1- становой якорь; 2 - якорная скоба; 3 - вертлюг; 4 - якорная цепь; 5 - бортовой клюз;
6 - якорная труба; 7 - палубный клюз; 8 - цепной стопор; 9 - винтовой стопор; 10 - брашпиль;
11 - цепная труба; 12 - цепной ящик; 13 - устройство экстренной отдачи якорной цепи.

Якорное устройство	Anchor Gear	Якорная цепь	Chain cable
Труба палубного клюза	Chain pipe	Вертлюг	Swivel
Палубный клюз	Deck hawse hole	Соединительная скоба	Joining shackle
Брашпиль	Windlass	Якорная скоба	Anchor shackle
Стопор	Chain-cable stopper	Якорь	Anchor
Клюзовая крышка	Buckler	Обух	Eye bolt
Клюз	Hawsepipe	Цепной ящик	Chain locker
Губа клюза	Chafing lip	Устройство для крепле­ния коренного конца	Device to secure and re­lease the inboard end of cable

Для снабжения судов допускаются якоря следующих типов: Холла, Грузона, адмиралтейские.

К судовым якорям относятся: становые, запасные, стоп-анкеры, верпы, дре­ки, ледовые и кошки.

Становые якоря постоянно заведены в клюзы и служат для постановки на якорь. Для выполнения основного назначения становой судовой якорь должен обладать хорошей держащей силой, при этом быстро забирать грунт, а также повторно входить в грунт после срывов; сохранять постоянство держащей силы при перемене направления якорной цепи; при подъеме легко отделяться от грунта, обладать компактностью, быть прочным, простым в изготовлении и деше­вым.

Запасные якоря по конструкции и весу идентичны становым и хранятся в специально отведенных местах на палубе или трюме.

Стоп-анкеры служат для удержания судна в определенном направлении, они обычно заводятся с кормы и составляют по весу 1/3 станового якоря.

Верпы служат для тех же целей, что и стоп-анкеры. Вес верпа — 1/2 веса стоп-анкера.

Дреки — небольшие шлюпочные якоря.

Кошки — трех или четырехлапые якоря, имеющие вес в несколько кило­грамм. В основном служат для отыскания затонувших или вылавливания плава­ющих предметов.

Рис. Якоря: а) - адмиралтейский; б) - Холла; в) - Матросова; г) – Грузона

Якорные цепи должны комплектоваться из отдельных смычек. Смычки должны соединяться между собой соединительными звеньями. В зави­симости от расположения в цепи смычки разделяются:

- на якорную, крепящуюся к якорю;

- на промежуточные;

- на коренную, крепящуюся к устройству для отдачи цепи.

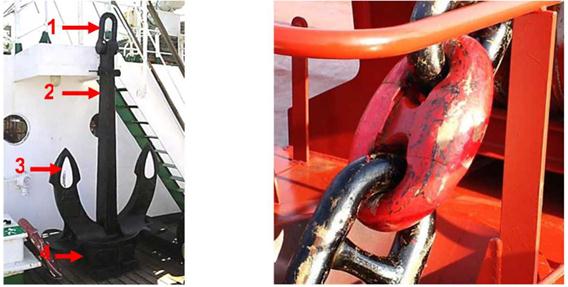

Рис. Якорь Холла: 1 – скоба; 2 – веретено; 3 – лапы; 4 – коробка.

Рис. Звенья якорной цепи.

Якорная смычка должна иметь вертлюг, предотвращающий закручивание цепи, и концевую скобу, соединяемую со скобой якоря.

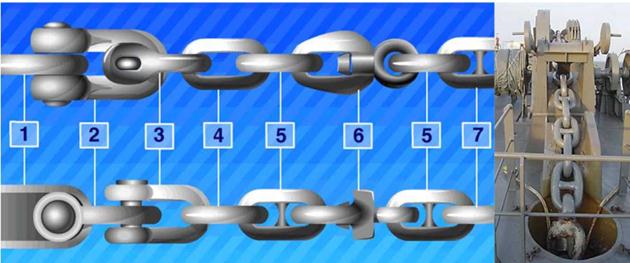

Рис. Якорная смычка: 1 - веретено якоря; 2 - скоба якоря; 3 - концевая скоба;
4 - концевое звено; 5 - усиленное звено; 6 - вертлюг; 7 - нормальное звено

Промежуточные смычки должны иметь длину не менее 25 и не более 27,5 м и состоять из нечетного числа звеньев. Общая длина двух цепей, определенная по таблицам снабжения, представляет собой только сумму длин промежуточных смы­чек без якорных и коренных смычек. Если полученное число промежуточных смы­чек нечетное, то цепь правого борта должна иметь на одну промежуточную смычку больше, чем цепь левого борта.

Коренная смычка должна состоять из специального звена увеличенных раз­меров (с тем, однако, чтобы оно свободно проходило по звездочке якорного меха­низма), крепящегося к устройству для отдачи цепи, и минимального числа общих и увеличенных звеньев, необходимого для оформления отрезка цепи в самостоятель­ную смычку.

Толщину якорных цепей измеряют по диаметру сечения звена в месте его соприкосновения с другим звеном. Диаметр указанного сечения называется калибром цепи. Звенья цепей должны иметь поперечную распорку ‑ контрфор­сы. Наиболее употребительное звено для соединения смычек якорных цепей ‑ Кентера.

В процессе эксплуатации судна большему изнашиванию подвергаются пер­вые смычки якорной цепи, так как судно чаще становится на якорь на небольших глубинах. Для равномерного изнашивания якорной цепи после определенного периода эксплуатации первые смычки расклепывают и переставляют к коренной. Иногда переворачивают якорную цепь. Если смычки были соединены при по­мощи скоб, то их необходимо переставить спинками к якорю.

Соединительные звенья и скобы не обладают равной прочностью по всем направлениям. Это надо учитывать и не допускать, чтобы при постановках на якорь и съемках с него соединительные скобы (звенья) работали на изгиб ‑ под нагрузкой не ложились на форштевень, не останавливались на звездочке и в подобных положениях.

Рис. Звено Кентера

Якорные цепи обязательно маркируют. Способов маркировки применяется несколько. Один из них следующий:

- на первой смычке — последнее звено с распоркой первой смычки и первое звено с распоркой второй смычки окрашивают в белый цвет, а на распорки этих звеньев кладут марки из нескольких шлагов отожженной (мягкой) про­волоки;

- на второй смычке — два звена с распорками в конце второй смычки и два та­ких же звена в начале третьей смычки окрашивают в белый цвет, а на распорки вторых звеньев накладывают проволочные шлаги;

- на третьей смычке — окрашивают соответственно по три звена с распорками третьей и четвертой смычек, а проволочные шлаги накладывают на распорки третьих звеньев.

Такую же разбивку производят на четвертой и пятой смычках.

Начиная с конца шестой смычки, порядок разбивки повторяют.

При отдаче или подъеме якоря необходимо довольно точно знать, сколь­ко якорной цепи вытравлено за борт. Об этом находящийся на баке помощник капитана сообщает на мостик.

Имеющуюся на звеньях краску следует подновлять при каждом удобном случае. Поврежденные проволочные марки нужно немедленно заменять новыми, при этом не следует накладывать на железную цепь марки из медной проволоки.

Рис. Маркировка якорной цепи

Коренная смычка якорной цепи крепится в цепном ящике к корпусу при помощи специального устройства, имеющего привод на верхнюю палубу. Усилием, прилагаемым к рукоятке привода, освобождается откидной гак с заложенным за него концевым звеном, в результате чего якорная цепь полностью отдается.

Рис. Крепление коренного конца якорной цепи: 1 - переборка цепного ящика; 2 - ниша; 3 - якорная цепь; 4 - откидной гак; 5 - обух; 6 - рычаг; 7 - упорный ролик; 8 - тяга привода

Рис. Цепной ящик

Якорную цепь на судах укладывают в цепной ящик — расположенный под брашпилем. Цепные ящики ‑ узкие и высокие, что облегчает само­укладывание цепи без опасности ее заваливания. Укладка якорной цепи в такой ящик требует только надзора.

Стопоры. Каждая якорная цепь должна иметь не менее трех стопоров. Стопоры разделяются на стационарные и переносные.

Палубные стопоры бывают двух типов — винтовые и с накидным палом. Винтовые стопоры применяются для якорных цепей, калибр ко­торых не превышает 72 мм. Для цепей большего диаметра — стопоры с накидным палом. Все палубные стопоры предназначены для надежного крепления якорной цепи при якорях, втянутых в клюзы.

К переносным палубным стопорам относятся цепные стопоры, состоящие из куска цепи, один конец которой крепят за обух на палубе или за кнехты, а дру­гой конец, снабженный глаголь-гаком или вилкой (каргой), закладывают в якорную цепь.

Рис. Палубные стопоры:

а) – винтовой; б) – закладной; в) – маятниковый; г) – цепной;

1 – дуга; 2 – зажимная колодка; 3 – винтовой шпиндель; 4 – рукоятка; 5 – подушка;
6 – палубный обух; 7 – винтовой талреп; 8 – глаголь-гак; 9 – якорная цепь.

Ленточный стопор относится к стационарным и располагается на брашпи­ле. Удержание якорной цепи при отданном якоре осуществляется при помощи ленточного стопора.

Подъемные механизмы якорного устройства бывают с горизонтально рас­положенным ведущим валом — брашпили, с вертикально расположенным ‑ шпили и якорно-швартовные лебедки.

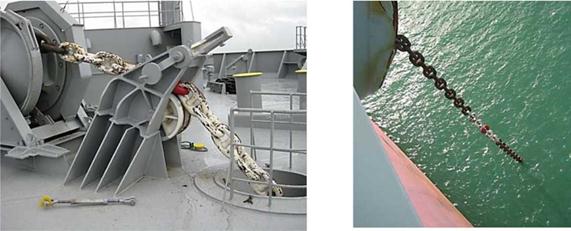

Рис. Винтовой стопор

Рис. Маятниковый стопор

Брашпиль (шпиль) — это электрическая или гидравлическая машина, служа­щая для отдачи и выборки якоря. Шпили на баке в основном устанавли­ваются на судах большого водоизмещения, пассажирских и специализированных.

Рис. Брашпиль со швартовной лебедкой: 1 - турачка; 2 - ленточный стопор;
3 - маятниковый стопор; 4 - палубный клюз; 5 - барабан со швартовным тросом;
6 - пульт управления брашпилем

Подготовка к отдаче якоря проводится под руководством помощника капи­тана и выполняется в следующем порядке:

- снимают металлические задвижки с якорного клюза, а также парусиновый че­хол или заглушку с палубного клюза, через который якорная цепь проходит в цепной ящик;

- проверяют состояние якорной цепи в цепном ящике (цепь не должна быть перекручена) и убеждаются в отсутствии людей в цепном ящике;

- проверяют ленточный стопор, после чего отдают все дополнительные стопоры, наложенные на якорную цепь;

- проверяется работоспособность брашпиля на холостом ходу;

- убеждаются в отсутствии за бортом судна посторонних предметов, могущих создать помехи свободной отдаче якоря;

- стравливают якорь под клюз и держат его на ленточном стопоре;

- докладывают на мостик о готовности якоря к отдаче.

По команде с мостика боцман отдает ленточный стопор. Малый задний ход судна позволяет якорю быстрее забрать грунт и предотвращает навал якорной цепи на якорь. Якорную цепь следует травить с умеренной скоростью, чтобы цепь легко было застопорить в тот момент, когда якорь коснется грунта. При быстром стравливании цепь может навалиться на якорь и запутаться во­круг его лап, вследствие чего они не смогут войти в грунт. В дальнейшем якор­ную цепь потравливают по мере натяжения, постепенно задерживая ее, посколь­ку требуется приостановить продвижение судна. Не следует резко зажимать лен­точный стопор. Если якорная цепь натянется, а затем ослабнет, можно считать, что якорь удерживает судно и оно остановилось в своем движении.

По мере вытравливания цепи помощник докладывает на мостик о количе­стве смычек «на брашпиле» или «в воде», натяжение цепи (слабое, среднее, силь­ное) и направление цепи относительно диаметральной плоскости судна. Парал­лельно боцман дублирует доклад ударами в колокол, количество ударов соответ­ствует количеству вытравленных смычек (с шестой отсчет начинается сначала).

Рис. Процесс отдачи якоря Рис. Судно на якоре

На большой глубине якорь не следует отдавать сразу, так как от удара о грунт якорь и звенья первой смычки могут получить повреждения. На глубинах от 30 до 50 м якорную цепь следует травить медленно при помощи ленточного стопо­ра до тех пор, пока якорь не ляжет на грунт. На глубинах более 50 м якорную цепь необходимо травить при помощи брашпиля, сообщенного с цепным бараба­ном, остановить якорь на небольшой высоте над грунтом, затем разобщить бра­шпиль и травить при помощи ленточного стопора.

Когда будет установлено, что якорь держит (забрал), на баке поднимают днем черный шар, ночью включают якорные огни и выключают ходовые.

После окончания постановки судна на якорь не следует оставлять цепные барабаны сообщенными с ходовым механизмом брашпиля, необходимо только надежно зажать ленточный стопор и затем, насколько это требует обстановка, наложить на якорную цепь дополнительные временные стопоры.

Для того чтобы с мостика визуально контролировать ‑ травит или не травит цепь, рекомендуется в звено воткнуть шест.

В некоторых портах и на рейдах суда становятся на швартовные бочки и бридели. Преимущество постановки судна на бочки и бридели заключа­ется в том, что повышается надежность стоянки, суда занимают меньшую площадь акватории, тем самым экономится акватория закрытых рейдов. В портах, где быва­ет тягун, бочки используют для отвода судна от причала.

Рис. Установка бочек: 1 ‑ вертикальная и горизонтальная цилиндрические бочки;
2 ‑ цепной бридель; 3 ‑ мертвый якорь; 4 – обух

Постановка судна на бочки сложная операция, требующая, как правило, по­сторонней помощи (буксиров, катеров), особенно, если судно в балласте и поста­новка осуществляется в сложных гидрометеорологических условиях при наличии ветра и течения.

Судно крепят на бочки с помощью швартовных тросов или якорной цепи. Швартовные тросы на бочке крепятся за рым бриделя дуплинем, т.е. ходовой ко­нец швартовного троса после продевания в рым возвращают на судно и крепят на кнехтах. При таком способе подачи швартового троса при съемке с боч­ки не требуется посылать людей на бочку для отдачи.

Рис. Схемы крепления тросов и цепей на рейдовые бочки: а) ‑ дуплинем;
б), в) ‑ такелажной скобой; г) – полудуплинем.

Стальные швартовные тросы могут крепиться за рым с помощью та­келажной скобы. Растительные и синтетические швартовные тросы крепятся полу-дуплинем — огон троса продевают через рым бриделя и крепят его к швартовному тросу с помощью растительного троса. Если на швартовные бочки подают якорные цепи, то их крепят с помощью соединительной якорной скобы.

Возможны различные варианты постановки судна на бочки: на одну, на две или с заводкой якорной цепи.

Рис. Крепление якорной цепи к рыму бочки: 1 - швартовный трос;
2 - трос дуплинем на оба борта; 3 - якорная цепь; 4 - растительный конец

Подготовку к подъему якоря осуществляют в следующем порядке:

- проверяют надежность крепления ленточного стопора;

- проверяют брашпиль (шпиль) в действии на холостом ходу;

- соединяют цепные барабаны с механизмом брашпиля;

- отдают дополнительные стопоры (если они были наложены);

- открывают воду для промывания якорной цепи и сообщают на мостик о готовности брашпиля к работе.

Выборку якорной цепи, чтобы не вызвать перегрузку брашпиля, начинают на самой малой скорости и включают систему обмыва якорной цепи. По команде, полученной с мостика, отдают ленточный стопор и включают брашпиль. Во время выбирания якорной цепи следят за ее направлением — если цепь ложится на излом через форштевень, необходимо временно приостановить ее выбирание, выжидая момент, когда нос судна вновь будет повернут в нужную сторону. Если это не будет сделано, то якорная цепь, испытывая при изгибе чрезмерные напряжения, может разорваться или сильно деформироваться.

Когда судно тронется вперед, скорость выбирания цепи можно увеличить, однако необходимо следить, чтобы цепь успевала хорошо обмыться и шла в цеп­ной ящик чистой. Не следует допускать также большого разгона судна, чтобы цепь не пошла под корпус судна.

В процессе выборки якорной цепи помощник капитана постоянно доклады­вает на мостик о количестве смычек на брашпиле или в воде, натяжении и направ­лении цепи относительно диаметральной плоскости судна. Одновременно в коло­кол подаются следующие сигналы:

- количество смычек, оставшихся в воде, отбиваются отдельными ударами;

- канат «панер» ‑ частые удары в колокол;

- якорь «встал» (оторвался от грунта) ‑ один удар в колокол;

- якорь вышел из воды (чист/нечист) ‑ два удара в колокол;

- якорь в клюзе (на месте) ‑ три удара в колокол.

Когда якорь будет подтянут до панера, т. е. когда якорная цепь будет направлена по вертикали к уровню воды, а сам якорь еще не оторвался от грун­та, об этом сообщают на мостик подачей установленного сигнала.

Рис. Якорь «панер»

Момент отрыва якоря можно легко определить по работе брашпиля, кото­рый сразу начинает увеличивать частоту вращения после уменьшения нагрузки; вместе с тем якорная цепь сразу ослабевает. Момент отрыва якоря от грунта — «якорь встал» — это переход судна из состояния «на якоре» в состояние «на ходу». Необходимо спустить шар или выключить якорные огни и включить ходовые.

При благоприятных условиях погоды, пока якорь не вышел из воды, ход машине давать не следует, так как якорь может оказаться «нечист». При выходе якоря из воды на мостик докладывают, что «якорь вышел из воды, чист» или «якорь нечист».

Когда якорь при выбирании цепи достигнет клюза, двигатель брашпиля останавливают. Якорь, поднятый с грунта, следует хорошо промыть струей воды.

Затем вновь включают брашпиль для того, чтобы окончательно втянуть якорь в клюз, при этом следует не пропустить момент своевременной остановки брашпиля. Запоздалая остановка приведет к тому, что звено якорной цепи может быть надорвано и якорь будет потерян. Якорь, втянутый в клюз, должен быть вы­бран «до места», т. е. так, чтобы лапы его хорошо прижались к обшивке корпуса, это исключает возможность движения якоря в трубе во время качки судна. Для определения положения якоря в клюзе рекомендуется на палубном стопоре и на звене якорной цепи поставить марки белой краской, совпадение которых укажет, что якорь выбран до места и занимает правильное положение. По окончании сооб­щают на мостик тремя ударами в колокол и словами «Якорь в клюзе!».

При съемке с двух якорей вначале выбирают якорь, у которого в воде мень­ше якорной цепи, или якорь того борта, который расположен ближе к опасностям и рядом стоящим судам. Если угол между цепями небольшой, их можно выбирать одновременно.

Процесс съемки судна с бочек в спо­койную погоду трудностей не представляет. Вначале отдают все кормовые концы, затем носовые, причем последним отдают швар­товный трос, поданный дуплинем. При нали­чии ветра и течения прибегают к помощи буксира-кантовщика, особенно, если направ­ление ветра и течения на совпадает с диамет­ральной плоскостью судна. В этом случае также сначала отдают все кормовые швар­товные концы, затем носовые, оставив заве­денный дуплинем. Отдав последний швартов с кормы, маневрируют на выход, по­травливая, а затем и отдавая носовой швартовный трос.

При постановке и съемке с якоря необходимо выполнять следующие прави­ла техники безопасности:

- запрещается оставлять без надзора ра­ботающий брашпиль;

- перед отдачей якоря или его подъемом следует убедиться в отсутствии людей в цеп­ном ящике и на линии натяжения якорной це­пи;

- перед отдачей якоря необходимо про­верить отсутствие под носовым подзором судна катеров, барж и других плавсредств;

- при отдаче или подъеме якоря боцман должен одеть защитные очки и каску для

- предохранения от попадания ржавчины и грязи;

- при стоянке у причала или на рейде запрещается оставлять якоря в клюзах, закрепленными только на ленточных стопорах. Якорные цепи должны до­полнительно крепиться винтовыми стопорами;

- во время очистки цепного ящика работа брашпиля должна быть прекращена, а якорные цепи взяты на винтовые стопоры.

Для освещения должны исполь­зоваться взрывобезопасные светильники. С якорной цепью как в цепном ящике, так и на палубе следует работать только с помощью абгалдыря.

Очистку якоря производят следующим образом. Подтягивают сначала якорь как можно ближе к клюзу. Затем под чужую цепь через носовую киповую планку заводят серьгу, которую обтягивают и крепят на кнехте. После этого брашпилем травят свою якорную цепь, отчего вся масса поднятой чужой це­пи (или кабеля) ложится на серьгу, а лапы своего якоря освобождаются. Затем якорь осторожно подтягивают к клюзу, следя за тем, чтобы лапы опять не зацепи­лись за висящую на серьге чужую цепь (или кабель). Когда веретено якоря будет втянуто в клюз, отдают один конец серьги, а трос выбирают на палубу. Только по­сле этого можно дать ход машине.

Рис. Очистка якоря от цепи другого судна

При стоянке судна на двух якорях, когда оно повернется на 180°, образуется так называемый крест. Для разводки креста сначала необходимо выби­рать тот якорь, цепь которого находится снизу. Цепь второго якоря при этом надо немного потравливать. Крест исчезнет в тот момент, когда первый якорь будет «панер».

При повороте судна на 360°, когда якорные цепи перекрещиваются дважды, образуется двойной крест, который называют крыжом. Для разводки крыжа необходимо осуществить разворот судна в сторону, противоположную за­кручиванию цепей, на 3600. Практически выполнить это самостоятельно невоз­можно, необходима помощь буксиров. При самостоятельной разводке необходимо одну из цепей расклепать, концы закрепить на судне. Далее действовать по обста­новке.

Рис. Перекручивание якорных цепей - «крест»

Рис. Якорные цепи образовали «крыж»

Для уборки якоря по-походному якорную цепь зажи­мают палубным стопором и накладывают цепные стопоры; затем закрывают задвижными щитами якорные клюзы и задра­ивают палубные. Пост управления электрическим брашпилем закры­вают чехлом. Палубные клюзы при коротких переходах закрыва­ют крышками или парусиновыми чехлами — брюканцами. На дальних переходах, особенно в штормовых условиях плавания, палубные клю­зы рекомендуется цементировать: закрывают палубный клюз специально по месту изготовленными деревянными кли­ньями и, проконопатив паклей, заливают сверху цементным раствором. Такой способ закрытия клюзов наиболее надежен, он полностью предохраняет цепные ящики от попадания в них воды.

Якорное устройство следует содержать в исправном состоянии, обеспечи­вающем его постоянную готовность к эксплуатации. Во время эксплуатации необходимо:

- регулярно проводить окраску и маркировку якорной цепи;

- регулярно проверять состо­яние якорной цепи и деталей ее крепления к корпусу судна;

- устройство для экстренной отдачи коренного конца содер­жать в исправности;

- брашпиль (шпиль) прове­рять на холостом ходу каждый раз перед его использованием;

- якорные цепи содержать чистыми, при подъеме их надо всегда обмывать; якорные цепи на ходу судна должны быть на стопорах. Запрещается плава­ние с не втянутыми до места якорями; цепные ящики раз в год очищать от грязи и ржавчины;

- зимой обледеневшие якорь или якорные цепи, прежде чем с ними работать, освободить ото льда (оттаивание, страгивание с места);

- не оставлять соединительную скобу якорной цепи на звездочке брашпиля (шпиля), для чего после остановки брашпиля следует потравить цепь; если под якорем, висящим на якорной цепи, находится причал или проводят­ся забортные работы, якорную цепь взять на два стопора.

Необходимо также крепить двумя стопорами якорную цепь, если с нею или в цепном ящике про­водятся какие-либо работы.
