Мероприятия по звукоизоляции

Одним из наиболее эффективных приемов является воздушная прослойка. Перегородки без воздушной прослойки с повышенными звукоизоляционными свойствами делаются из слоистой конструкции с прокладкой в их толще слоя минерального войлока, картона или других малозвукопроводньгх материалов.

1. Перегородки в капитальных зданиях нельзя устанавливать на чистые полы или лаги.

2. При установке перегородок поперек балок, необходимо для устранения воздушного шума, устраивать под низом перегородки по всей ее длине специальные вертикальные диафрагмы (заглушки) из бетона, кирпича или других плотных материалов, толщиной не меньшетолщины перегородки.

3.Необходимо проконопачивать зазоры между перегородкой и капитальной стеной, и между перегородками, и заделать раствором.

4.Перегородки не следует доводить допотолка 10-15мм. Зазор тщательно проконопачивают паклей, смоченной в растворе, и затем заделывают раствором с обеих сторон на глубину 20-30мм.

Опирание перегородок на несущие элементы перекрытия должно осуществляться через растворный шов или упругие прокладки.

Опыт применения крупнопанельных перегородок - в градостроительстве показал их высокую технико-экономическую эффективность.

ПЕРЕГОРОДКИ ИЗ МЕЛКОШТУЧНЫХ И ПЛИТНЫХ МАТЕРИАЛОВ

а – крепление кирпичной перегородки к стене; б – схема расположения мест крепления перегородки к стенам и перекрытию; в – узел крепления перегородки к перекрытию; г – крепление перегородок из гипсовых плит к стене при помощи анкера; д – то же, спаренных при помощи ершей; е – то же, из гипсовых плит, стыкуемых перпендикулярно; ж – узел стыка кирпичной и столярной перегородок; то же, и стеклоблочные перегородки.

Рис. 95.

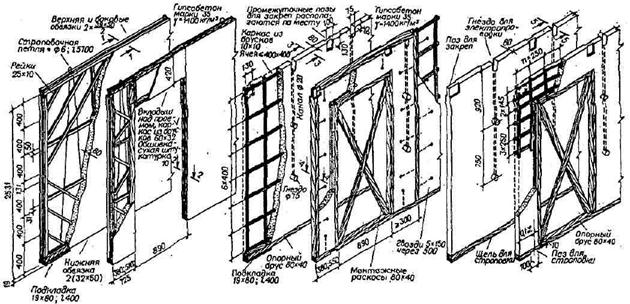

ГИПСОБЕТОННЫЕ ПАНЕЛИ ДЛЯ ПЕРЕГОРОДОК И ИХ ДЕТАЛИ

а – панели; б – узел деревянного каркаса панели; в – примыкание панелей перегородок к панелям перекрытия

Рис. 96.

СТАЦИОНАРНЫЕ ПЕРЕГОРОДКИ ИЗ ГИПСОБЕТОННЫХ ПАНЕЛЕЙ ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ

ПРОКАТНЫЕ	БЕТОНИРУЕМЫЕ В ВЕРТИКАЛЬНЫХ ФОРМАХ	ПОСТРОЕЧНОГО ИЗГОТОВЛЕНИЯ
ДЕТАЛИ ПАНЕЛЕЙ И КРЕПЛЕНИЙ
ТРАНСФОРМИРУЮЩИЕСЯ- СКЛАДЧАТЫЕ И ОТКАТНЫЕ ПЕРЕГОРОДКИ ИХ ДЕРЕВЯННЫХ СТВОРОК

Рис. 97.

Рис. 98.

МЕЖДУ КВАРТИРАМИ

В САНУЗЛАХ

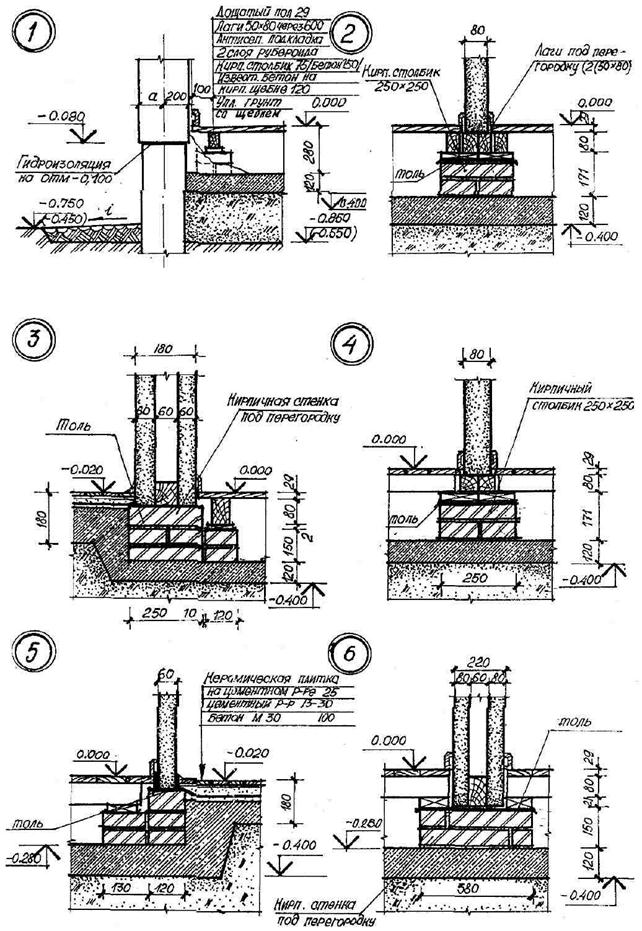

УСТАНОВКА ПЕРЕГОРОДОК 1-ГО ЭТАЖА

ПОЛЫ ПО Ж.-Б. ПРОГОНАМ

КРЕПЛЕНИЕ ПЕРЕГОРОДОК К СТЕНАМ

Рис. 99.
