Лекция № 9 2 страница

При ремонте трансформатора вводы тщательно осматривают. Если на поверхности изолятора имеется не более двух (на одной вертикальной линии) сколов площадью до 1 см 2 и глубиной до 1 мм, дефектные места промывают, а затем покрывают двумя слоями бакелитового лака, просушивая каждый слой в сушильном шкафу при 50-60 °С. Изоляторы с большим количеством дефектов заменяют новыми.

Вводы, армированные швы которых разрушены не более чем на 30% по окружности, ремонтируют, очищая поврежденные участки и заливая их цементирующим составом. При значительных разрушениях армированного шва ввод переармируют. Для этого

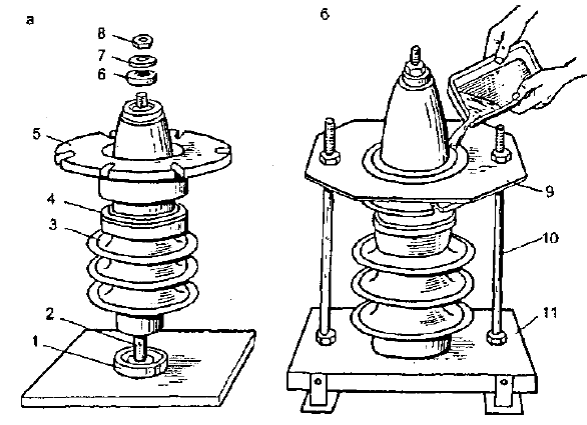

а - сборка; б - переармировка; 1 - колпачок; 2 - токопроводящий медный стержень; 3 - фарфоровый изолятор; 4 - резиновая маслостойкая прокладка; 5 - фланец; 6,7 - гетинаксовая и стальная шайбы; 8 - гайка; 9,11 - нажимная и опорная плиты; 10 – шпилька фасонным зубилом разрушают старую замазку и удаляют ее. Если замазка не поддается зубилу, ее предварительно смачивают 5% -м раствором плавиковой или 30%-м раствором соляной кислоты.

Работу с растворами кислот выполняют в защитных очках и перчатках из кислотоупорной резины.

Старую армировочную замазку ввода удаляют и путем разрушения после предварительного нагревания. Для этого ввод помещают в термошкаф и в течение 1,5-2 ч выдерживают при 450-500 °С, а затем легкими ударами по фланцу удаляют замазку.

Переармировку ввода (рис. 3.9) выполняют следующим образом. Очистив изолятор ввода от пыли и грязи, а его фланец от остатков старой замазки, собирают ввод и устанавливают его вертикально в приспособление, которое состоит из стальной нажимной плиты толщиной 5 мм, двух вертикальных стальных шпилек диаметром 10-12 мм с гайками и деревянной опорной плиты толщиной 40-50 мм. Далее приготавливают порцию цементирующей смеси (140 мае. ч. магнезита, 70 мае. ч. фарфорового порошка и 170 мае. ч. раствора хлорного магния) и вливают ее тонкой струей до полного заполнения пространства между изолятором и фланцем. После затвердевания замазки (12-15 ч) ввод освобождают из приспособления, очищают от брызг магнезита и окрашивают армированный шов нитроэмалью 642 или 1.201. Вводы армируют в помещении при температуре не ниже 10 °С.

Вводы трансформатора должны быть герметичны, поэтому переармированный ввод испытывают на специальном приспособлении: с помощью ручного гидравлического насоса создают избыточное давление (400 кПа) трансформаторного масла, подогретого до 70 °С. Продолжительность испытания составляет 30 мин.

В трансформаторах с неисправными обмотками часто повреждается (частично или полностью) бумажно-бакелитовая изоляция отводов (обуглены отдельные места или вся изоляция отводов).

Удаление поврежденной изоляции отводов осуществляется в такой последовательности: отсоединяют отвод от переключателя и обмотки; снимают с него поврежденную изоляцию; надевают новую бумажно-бакелитовую изоляционную трубку; соединяют отвод с обмоткой и вводом или контактом переключателя. Эти работы выполняет обычно обмотчик-изолировщик. Однако при тяжелых авариях трансформатора может быть повреждена не только изоляция, но и сам проводник отвода (оплавляется проводник отвода, нарушается пайка в месте соединения отвода с демпфером). В таких случаях повреждение устраняет электрослесарь, изготавливая новый отвод или восстанавливая соединение отвода с демпфером. При нарушении соединения отвода с демпфером напильником очищают концы отвода и демпфера от остатков припоя, а затем соединяют пайкой. Соединение демпфера с шиной отвода может быть выполнено и сваркой.

8. Ремонт бака, крышки, расширителя,термосифонного фильтра и арматуры

Баки и крышки трансформаторов повреждаются редко. При ремонте трансформаторов проверяют состояние сварных швов бака, протекает ли масло из арматуры, целость резьбы крепежных деталей, наличие и состояние уплотняющих прокладок, крепление фланца предохранительной трубы на крышке, целость мембраны предохранительной трубы. Замеченные неисправности устраняют.

Поврежденные участки сварного шва вырубают зубилом и, очистив от грязи и масла, сваривают вновь; протекание масла в местах соединения циркуляционных труб с баком устраняют чеканкой, а из пробкового крана - притиркой пробки абразивными порошками; крепежные детали (болты, гайки, винты) с сорванной резьбой заменяют новыми; уплотняющие резиновые прокладки заменяют прокладками из маслостойкой резины; поврежденную стеклянную диафрагму, установленную на предохранительной трубке, и прокладку, потерявшую упругость, заменяют новыми.

Внутреннюю полость предохранительной трубы очищают от грязи, протирают тряпками и промывают чистым трансформаторным маслом. Поврежденную или потерявшую эластичность резиновую прокладку между фланцем предохранительной трубы и крышкой бака заменяют прокладкой, изготовленной из листа маслостойкой резины толщиной не менее 8 мм.

Расширитель, термосифонный фильтр, воздухоосушитель и маслозапорную арматуру разбирают, очищают от шлама и грязи, промывают в трансформаторном масле, а затем собирают. Покрытые ржавчиной поверхности очищают стальными щетками и окрашивают. В фильтрах и воздухоосушителях заменяют силикагель (свежим или восстановленным). Газовое реле, термометрический сигнализатор, пробивной предохранитель и другие контрольные и защитные приборы ремонтируют в соответствующих лабораториях (электротехнической, контрольно-измерительных приборов и др.).

Отремонтированные и изготовленные сборочные единицы и детали после проверок и испытаний поступают в отделение сборки.

Сборку трансформатора начинают со сборки его основной частикаркаса (остова) магнитопровода. К месту работы доставляют полный комплект изолированных пластин, изоляционных деталей, приспособлений и инструмента и располагают в таком порядке, чтобы при выполнении операций не нужно было делать лишних движений.

Магнитопроводы в зависимости от габаритных размеров собирают на металлических столах, приспособлениях или кантователях.

Пластины собранного магнитопровода неплотно прилегают одна к другой, поэтому его сначала прессуют, устанавливая груз или стягивая пластины временными шпильками, а затем проверяют по всему периметру толщину магнитопровода. Надевают на стяжные шпильки бумажно-бакелитовые трубки, электрокартонные и стальные шайбы, навинчивают гайки и слегка стягивают. Затем устраняют неровности и прессуют магнитопровод до требуемого размера (равномерно закручивая гайки на шпильках). После этого к нижним ярмовым балкам крепят опорные планки. Полностью собранный магнитопровод стропят, поднимают, ставят вертикально на шпалы и устанавливают вертикальные прессующие шпильки. Вызов электрика услуги электрика вызвать электрика После выполнения всех операций сборки магнитопровод осматривают, окончательно подтягивают шпильки, измеряют мегаом-метром сопротивление изоляции ярмовых балок и шпилек по отношению к активной стали.

Полностью собранный магнитопровод доставляют в обмоточное отделение, где сначала расшихтовывают верхнее ярмо, устанавливают ярмовую изоляцию и изоляционные цилиндры, а затем насаживают обмотки на стержни и шихтуют верхнее ярмо.

При ремонте трансформаторов небольшой мощности в электроремонтном цехе магнитопровод собирают полностью (но без шихтовки верхнего ярма). На стержни такого магнитопровода насаживают обмотки НН и ВН. Изолируют их и только затем шихтуют верхнее ярмо и полностью собирают магнитопровод.

Заключительными операциями первого этапа сборки трансформатора являются сборка и соединение схемы обмоток.

Обмотки современных трансформаторов, применяемых в электроустановках промышленных предприятий, как правило, соединены звездой (в редких случаях - треугольником). Концы обмоток соединяют пайкой специальными паяльниками. После пайки участки соединений очищают от выступающих частиц припоя, изолируют лакотканью шириной 20-25 мм и покрывают лаком ГФ-95.

Для обеспечения высокой электрической прочности изоляции активную часть трансформатора подвергают сушке, в результате которой удаляется влага из его твердой изоляции. Существуют различные способы сушки трансформаторов (например, в специальном шкафу, инфракрасными лучами, методом индукционных потерь, токами короткого замыкания и др.).

После окончания сушки выполняют так называемую отделку активной части: подпрессовывают обмотку вертикальными шпильками верхнего и нижнего ярм магнитопровода. Затем проверяют сопротивление изоляции обмоток, стяжных шпилек и ярмовых балок и переходят к операциям второго этапа сборки трансформатора.

При сборке трансформаторов без расширителя, вводы которых расположены на стенках бака, сначала опускают активную часть в бак, устанавливают вводы, присоединяют к ним и переключателю отводы обмоток, а затем размещают крышку на баке.

Крышки трансформаторов мощностью до 560 кВ -А устанавливают на подъемных шпильках магнитопровода и снабжают необходимыми деталями, а более мощных - комплектуют отдельно и закрепляют на подъемных шпильках выемной части или баке.

При этом особое внимание обращают на правильность установки уплотняющих прокладок, прочность затяжки гаек, правильность присоединения отводов к вводам и переключателю, выполнение уплотнений, исключающие протекание масла.

Активную часть с закрепленной на ней крышкой стропят за подъемные кольца тросами, поднимают краном и медленно опускают в бак, соблюдая меры предосторожности; монтируют крышку, равномерно затягивая болты по всему периметру; на крышке устанавливают кронштейны, на которых крепят расширитель с маслоуказателем; располагают предохранительную трубу; устанавливают реле и пробивной предохранитель.

После сборки трансформатора перед заполнением его маслом еще раз проверяют мегаомметром на 1000 В электрическую прочность изоляции обмоток. Затем трансформатор заполняют до требуемого уровня сухим трансформаторным маслом соответствующей электрической прочности, проверяют герметичность арматуры и установленных на крышке деталей, а также отсутствие течи масла из соединений и сварных швов.

Затем трансформатор подвергают электрическим испытаниям, объем и нормы которых установлены стандартами.

Трансформаторное масло очищают от механических примесей и влаги с помощью специальных аппаратов - центрифуги и фильтр-пресса. Масло проверяют, периодически отбирая пробы из крана на выходном патрубке фильтр-пресса.

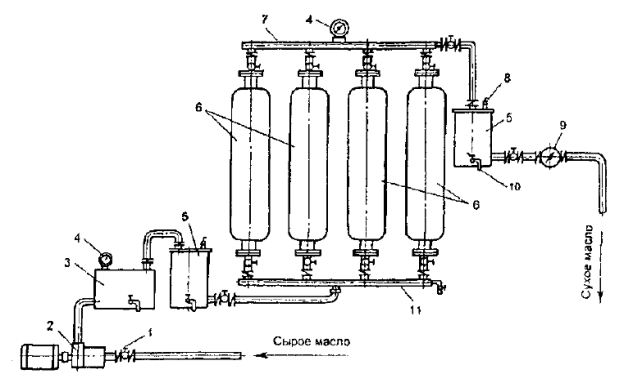

Для повышения качества и электрической прочности трансформаторное масло сушат в цеолитовой установке (рис. 3.10).

Сушка осуществляется фильтрованием масла через слой молекулярных сит, находящихся в адсорберах, которые заполнены гранулированным цеолитом. Фильтруемое масло подогревается электронагревателем.

Сушка в цеолитовой установке весьма эффективна, так как только за один цикл фильтрования позволяет увеличить пробивное напряжение масла с 8-10 до 50 кВ и выше. Такую установку для сушки трансформаторного масла применяют на больших ремонтных предприятиях в случае необходимости переработки большого количества масла.

1 - вентиль: 2 - насос: 3 - электронагреватель масла; 4 - манометры; 5 - фильтры; 6 - адсорберы; 7 - верхний коллектор; 8 - кран для выпуска воздуха; 9 - объемный счетчик; 10- кран для отбора проб и слива масла; 11 - нижний коллектор

Периодичность текущих ремонтов силовых трансформаторов (без подъема магнитопровода) определяется в соответствии с установленными нормами и зависит от их технического состояния.

При текущем ремонте масляного трансформатора его осматривают снаружи и устраняют выявленные дефекты, чистят изоляторы, бак и радиаторы, удаляют грязь из расширителя, доливают масло, проверяют маслоуказатель, спускной кран и уплотнения, надежность контактных соединений, берут пробу масла, проводят испытания и измерения.

В процессе осмотра проверяют герметичность уплотнений. Если она нарушена и имеется течь масла между крышкой и баком или фланцевыми соединениями, то подтягивают гайки. Если же это не помогает, уплотнения заменяют новыми, из маслостойкой резины.

Бак трансформатора и радиаторы очищают от пыли и масла, изоляторы протирают бензином. Удаляют грязь из расширителя и проверяют работу маслоуказателя. При необходимости доливают масло. Нужно помнить, что температура доливаемого масла дол жна отличаться от температуры масла в трансформаторе не более чем на 5 °С.

Затем проверяют воздухоосушитель. Если индикаторный силикагель имеет розовый цвет, его заменяют новым (голубым). Силикагель для повторного использования восстанавливают путем сушки: индикаторный - при 100-120 °С в течение 15-20 ч (до ярко-голубого цвета), гранулированный - при 400-500 °С в течение 2 ч.

Перезарядка термосифонного фильтра выполняется, если кислотное число масла составляет 0,1 мг КОН (по результатам испытания пробы масла). Для этого сливают масло из расширителя, снимают крышку фильтра, а затем решетку с силикагелем. Бывший в употреблении силикагель заменяют свежим, сухим. Установив крышку, заливают масло в расширитель, предварительно выпустив воздух из фильтра через пробку на его крышке. Масло доливают до соответствующей отметки на маслоуказателе расширителя в зависимости от температуры масла, которую контролируют термометром, установленным на крышке бака. В корпус оправы термометра также заливают трансформаторное масло.

При текущем ремонте сухого трансформатора необходимо снять кожух и удостовериться в отсутствии механических повреждений обмоток, изоляторов и других частей трансформатора, проверить надежность контактных соединений и заземлений, продуть трансформатор чистым сухим воздухом и протереть изоляторы.

По окончании ремонта замеряют сопротивление изоляции обмоток трансформатора R60" и определяют коэффициент абсорбции (отношение R60" к R15", где R60" - сопротивление изоляции через 60 с, R15" - через 15 с после начала измерения) мегаоммет-ром на 2500 В. Сопротивление изоляции измеряют между каждой обмоткой и корпусом и между обмотками.

Текущий ремонт измерительных трансформаторов начинают с очистки их от пыли и грязи, затем осматривают фарфоровую, эпоксидную или другую изоляции, проверяют надежность их крепления к конструкции, объем масла в баке и отсутствие течи в уплотнениях и сварных швах. Чтобы устранить течь масла, подтягивают скрепляющие болты. Если это не помогает, ставят новую прокладку из маслостойкой резины. Если масло протекает через сварные швы, трансформатор заменяют новым.

Проверяют надежность соединения трансформатора с контуром заземления, контактные соединения внешних проводов с трансформатором, соединения вторичных обмоток с землей.

Рис. 3.11. Схема проверки полярности измерительного трансформатора:

GB - аккумулятор; S - рубильник; Р – гальванометр (поляриметр); IVj, w2 - первичная и вторичная обмотки

При ремонте разборных трансформаторов тока проверяют отсутствие ржавчины на торцах магнитопровода. Для этого отсоединяют проводники, откручивают гайки скрепляющих болтов и разнимают половинки трансформатора. Ржавчину снимают шкуркой, половинки скрепляют болтами, стараясь, чтобы между ними не было воздушного зазора и кабель располагался в центре окна трансформатора.

В трансформаторах измеряют сопротивление изоляции, первичной обмотки - мегаомметром на 2,5 кВ, вторичной - на 1 кВ. Сопротивление изоляции не нормируется, однако для вторичных обмоток трансформатора тока сопротивление, равное 50-100 МОм, считается достаточным.

Если сопротивление изоляции обмоток менее указанной величины, трансформатор снимают и сушат.

При капитальном ремонте трансформаторы тока (ТТ) и напряжения (ТН) испытывают повышенным напряжением. При замене трансформаторов в ходе ремонта проводят испытания, проверяют целость их обмоток, а также группы соединения трехфазных и полярность однофазных трансформаторов. Как известно, направление тока в обмотке амперметра переменного тока не оказывает влияния на точность его работы (при любом способе подключения амперметра к ТТ он будет давать правильные показания). В таких же приборах, как ваттметры, счетчики электроэнергии, а также многие устройства релейной защиты, направление тока имеет большое значение. Поэтому обмотки ТТ имеют специальную маркировку, позволяющую правильно подключать его в первичную цепь высокого напряжения и во вторичную измерительную цепь. Так, начало и конец первичной обмотки маркируются соответственно JI1 и JI2 (линия), а начало и конец вторичной обмотки - И1 и И2 (измерительная цепь тока). Выводы ТН маркируют следующим образом: начало и конец первичной обмотки обозначают соответственно А и X, а начало и конец вторичной обмотки

Целость обмоток и правильность их соединения проверяют мегаомметром, а полярность определяют по схеме, показанной на рис. 3.11. При правильном обозначении выводов стрелка гальванометра (поляриметра) Р в момент замыкания рубильника S должна отклоняться вправо. Трансформаторы с неправильно обозначенными выводами отправляют для перемаркировки. При проверке целости вторичной обмотки закорачивают первичную об-мотку, так как при разомкнутой первичной обмотке в ней будет наводиться электродвижущая сила большой величины, опасная как для человека, так и для изоляции обмотки.

13. Особенности ремонта сухих трансформаторов

При среднем ремонте сухих трансформаторов подпрессовывают обмотки и ярма магнитной системы, подтягивают все крепления, заменяют или ремонтируют изоляторы, вентиляторы и их электропроводку, кожух, зажимы и панель для переключения регулируемых ответвлений, чистят и продувают сухим сжатым воздухом все части и вентиляционные каналы, измеряют сопротивление изоляции обмоток, ярмовых балок, деталей прессовки обмоток и стяжки магнитной системы, красят кожух, шинные отводы и другие части, имеющие повреждения антикоррозийного покрытия, замеряют сопротивление обмотки постоянному току и коэффициент трансформации. При измерении сопротивления изоляции используют мегаомметр на 1000 В. Сопротивление изоляции обмоток при 20-30 °С для трансформаторов с номинальным напряжением до 1 кВ должно быть не менее 100 МОм, более 1 до 6 кВ – не менее 300 МОм, более 6 кВ - не менее 500 МОм.

При капитальном ремонте перематывают или заменяют обмотки, ремонтируют каркас и его магнитную систему, детали главной изоляции, переизолируют отводы, сушат, красят и запекают лаковое покрытие обмоток, а также выполняют все работы, относящиеся к среднему ремонту, включая электрические испытания.

Активную часть сухих трансформаторов сушат в шкафу или воздуходувкой.

Отремонтированные трансформаторы проходят контрольные (окончательные) испытания, которые должны подтвердить высокое качество выполненного ремонта, отсутствие дефектов, соответствие характеристик трансформаторов паспортным значениям, а также требованиям стандартов:

•определение коэффициента трансформации и группы соединения обмоток;

•измерение сопротивления обмоток постоянному току;

•измерение токов, потерь холостого хода и короткого замыкания;

•измерение сопротивлеt ния изоляции обмоток;

•испытание электрической прочности главной изоляции повышенным напряжением промышленной частоты;

•испытание электрической прочности витковой изоляции повышенным напряжением.

Испытание трансформаторного масла осуществляют на электрическую прочность (пробой и диэлектрические потери).

Для этого берут пробу масла (из бака трансформатора в чистую сухую стеклянную посуду не менее 0,5 л) и заливают ее в маслопробойный аппарат. Спустя 20 мин (за это время из масла выходят пузырьки воздуха) плавно повышают напряжение, наблюдая за стрелкой вольтметра, до пробоя. Выполняют 6 пробоев с интервалом 10 мин. Первый пробой не учитывается. Среднее арифметическое пробивного напряжения остальных пяти пробоев принимают за пробивное напряжение трансформаторного масла, которое должно быть не менее 25 кВ для трансформаторов с напряжением до 15 кВ включительно и не менее 30 кВ - с напряжением 15-30 кВ.

При ремонте выполняют и химический анализ масла, в результате которого определяют кислотное число, температуру вспышки паров, реакцию водной вытяжки, массу взвешенного угля и механических примесей. Одновременно проверяют прозрачность масла.

Коэффициент трансформации проверяют по схеме, приведенной на рис. 3.12, чтобы убедиться в правильности числа витков, сборки схемы соединения обмоток и подключения отводов к переключателю. Одновременно подают напряжение (не менее 2% номинального) на все фазы трехфазного трансформатора и все ступени напряжения, отклонение по фазам не должно превышать 2%.

При проверке группы соединения определяют правильность соединения обмоток и их соответствие группе.

Измерение сопротивления обмоток постоянному току позволяет выявить дефекты, допущенные при ремонте: обрыв параллельных проводников обмоток; низкое качество соединений пайкой; плохой контакт в месте присоединения отвода к переключателю и др. Перечисленные дефекты увеличивают сопротивление обмоток за счет повышения переходного сопротивления на дефектных участках. Измеренные сопротивления по всем фазам и ступеням не должны различаться более чем на 2%.

Измерение токов, потерь холостого хода и короткого замыкания проводят для выявления таких дефектов в магнитной системе трансформатора, которые увеличивают ток холостого хода и дополнительные потери, снижающие КПД трансформатора, а в отдельных случаях приводят к недопустимому нагреву. На обмотку НН подают симметричное напряжение частотой 50 Гц при разомкнутой обмотке ВН и плавно увеличивают его от нуля до номинального значения. При этом измеряют ваттметром мощность, потребляемую трансформатором, и амперметрами - линейные токи.

Допущенные при ремонте трансформатора неправильная транспозиция проводов, обрыв или надлом одного из параллельных проводов, плохой контакт и применение проводов заниженного сечения увеличивают омическое сопротивление обмоток и вызывают дополнительные потери энергии в них при нагрузке. Перечисленные дефекты выявляются путем проведения опыта короткого замыкания и сопоставления фактических и расчетных потерь в обмотках. При опыте короткого замыкания вводы обмоток НН трансформатора замыкают между собой, а к вводам обмоток ВН подают такое напряжение, при котором в обмотках устанавливаются номинальные токи. Измерение потерь энергии при опыте короткого замыкания сопоставляют с расчетными. Если они выше расчетных, значит в трансформаторе имеются неисправности. Измерение сопротивления изоляции обмоток осуществляется мегаомметром между обмоткой ВН и баком при заземленной обмотке НН, обмоткой НН и баком при заземленной обмотке ВН, обмотками ВН и НН, соединенными между собой, и баком. Сопротивление изоляции обмоток трансформатора до 35 кВ считается удовлетворительным, если оно не менее 300 МОм для трансформаторов мощностью до 6300 кВ -А включительно и 600 МОм для трансформаторов 10 000 кВ -А и выше.

Испытание электрической прочности главной изоляции (между обмотками различных напряжений и каждой из них относительно заземленных частей трансформатора) повышенным напряжением промышленной частоты заключается в том, что от специального трансформатора с регулируемым напряжением подают повышенное напряжение (25 кВ для трансформаторов 6 кВ, 35 кВ - 10 кВ, 85 кВ - 35 кВ) частотой 50 Гц на исследуемые обмотки трансформатора. Если в течение 1 мин с момента подачи испытательного напряжения амперметр не показывает увеличения тока, а вольтметр - уменьшения напряжения и внутри трансформатора нет потрескиваний, напряжение снижают до нуля и считают, что трансформатор выдержал испытание.

Испытание электрической прочности витковой изоляции повышенным напряжением проводят таким образом: к обмотке НН при разомкнутой обмотке ВН и заземленном баке трансформатора подают от генератора испытательное напряжение: 115% номинального - при магнитопроводе шпилечной конструкции, 130% - при бесшпилечной конструкции. Трансформатор считается выдержавшим испытание, если в течение 1 мин не наблюдаются скачки тока, разряды и другие явления, свидетельствующие о повреждении изоляции.

1. По каким признакам различают силовые трансформаторы?

2. С какой целью применяют измерительные трансформаторы?

3. Как устроен силовой трехфазный двухобмоточный трансформатор?

4. Перечислите наиболее характерные неисправности трансформаторов и возможные причины их возникновения.

5. Назовите основные операции, производимые при разборке трансформатора.

6. В чем заключается ремонт магнитопровода трансформатора?

7. Каким образом выполняют ремонт вводов и переключающего устройства трансформатора?

8. Какие способы сушки активной части трансформатора применяются?

9. В чем заключается ремонт сухих и измерительных трансформаторов? вызов электрика услуги электрика вызвать электрика

10. Перечислите основные послеремонтные испытания трансформаторов.

Виды и периодичность ремонта трансформаторов

Отечественные трансформаторы просты по конструкции и надежны в работе. Их удельная повреждаемость по сравнению с другими видами оборудования незначительна. Однако для устранения неполадок и предупреждения аварий трансформаторы периодически выводят в текущий и капитальный ремонт. Текущий ремонт. В объем текущего ремонта входят наружный осмотр, чистка, устранение выявленных повреждений. При этом проверяют состояние уплотнений кранов, систем охлаждения, работу маслоуказателя, действие газовой защиты, действие автоматических устройств системы охлаждения и пожаротушения. Из отстойника расширителя спускают влагу и осадки, выпадающие из масла. Кроме того, в ходе текущего ремонта проверяют степень увлажненности силикагеля в воздухоочистителе, адсорбционных и термосифонных фильтрах; заменяют силикагель, если в преобладающей массе зерна розового цвета; заменяют масло в масляном затворе воздухоосушителя; отбирают пробы масла из трансформатора и маслонаполненных вводов; проверяют работу устройств регулирования напряжения и осматривают систему азотной защиты. При текущем ремонте трансформаторов обычно измеряют сопротивление изоляции обмоток и определяют отношение R60/R15. Измерения выполняют при помощи мегомметра на напряжение 2500 В. Для измерения сопротивления изоляции и коэффициента абсорбции рекомендуется применять мегомметры типов Ф4102М/2, Ф4108/1,2, ЭС0202/2, которые имеют погрешность при измерении 15 и 10% соответственно. Текущий ремонт главных трансформаторов станций и подстанций, основных и резервных трансформаторов собственных нужд выполняется не реже одного раза в год, если указанные трансформаторы снабжены РПН, при отсутствии РПН — не реже одного раза в два года. При текущем ремонте трансформатора заменяют минимальное число узлов и деталей. Капитальный ремонт. При капитальном ремонте производят вскрытие трансформатора, тщательно проверяют и ремонтируют все его узлы и проводят испытания в полном объеме. В условиях эксплуатации капитальный ремонт крупных трансформаторов производят на месте установки с применением инвентарных сборных конструкций, в трансформаторных башнях, сооружаемых вблизи распределительных устройств, на ремонтных площадках машинного зала электростанций, имеющих подъездные пути от мест установки трансформаторов. Трансформаторы небольшой мощности ремонтируют в мастерских электрических цехов электростанций и электросетей, а крупные трансформаторы — на заводах энергосистем. Например, завод РЭТО Мосэнерго ежегодно ремонтирует 250 крупных высоковольтных трансформаторов (в цехе завода). Помещения для ремонта, а также временно сооружаемые укрытия должны надежно защищать трансформаторы от попадания пыли и атмосферных осадков. Выполнение такелажных работ требует от ремонтников особых знаний и навыков. Поэтому доставку трансформатора на ремонтную площадку, снятие вводов, подъем активной части и перемещение отдельных деталей и узлов поручают специалистам-такелажникам. Капитальный ремонт главных трансформаторов электростанций и подстанций, основных трансформаторов собственных нужд электростанций проводят: первый раз — не позже чем через восемь лет после включения в эксплуатацию с учетом результатов профилактических испытаний, а в дальнейшем — по мере необходимости в зависимости от технического состояния трансформатора.
