Железобетонные крыши

РисЗ6. Перегородки из мелкоштучных и плитных материалов.

а - крепление кирпичной перегородки к стене; б - схема расположения мест крепления перегородки к стенам и перекрытию; в - узел крепления перегородки к перекрытию; г -

крепление перегородок из гипсовых плит к стене при помощи анкера; д - то же,

спаренных при помощи ершей; е - то же, из гипсовых плит, стыкуемых перпендикулярно;

ж - узел стыка кирпичной и столярной перегородок; з - то же и стеклоблочной

перегородок.

6.1. Железобетонные крыши с холодным чердаком

Чердачные крыши с холодным чердаком имеют утепленное чердачное перекрытие, неутепленные тонкостенные ребристые железобетонные кровельные и лотковые панели, опорные конструктивные покрытия. Фризовые панели проектируют с отверстиями для вентиляции чердачного пространства (суммарной площадью с каждой продольной стороны фасада в 0,002 площади крыши). Крыши с холодным чердаком пересекаются с вентиляционными блоками, что должно учитываться при раскладке кровельных панелей и панелей чердачного перекрытия (рис.

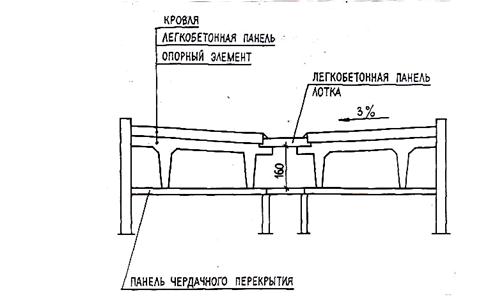

Рис. 37. Принципиальные схемы конструкций чердачных железобетонных крыш с холодным чердаком.

а - крыша из ребристых панелей с поперечными опорными элементами; б - безрулонная

крыша из лотковых панелей.

Рис.38. Железобетонные изделия для крыш.

а - ребристая панель крыши (общий вид); б, в - соответственно поперечное и продольное сечение ребристой панели; г - опорный элемент чердачной крыши; д, е – парапетные плиты; ж - карнизная плита.

Рис.39. Примеры конструкций чердачных железобетонных крыш с холодным чердаком.

А - с холодным чердаком и рулонной крышей; Б - то же, с безрулонной; 1 - опорный элемент; 2 - панель чердачного перекрытия; 3 - утеплитель; 4 - кровельная ребристая панель; 5 - рулонный ковер; б - водосборный лоток; 7 - опорная рама; 8 - защитный слой; 9 - пароизоляционный слой; 10- полоса рубероида; 11 - фасадный опорный элемент; 12 -железобетонная кровельная панель безрулонной крыши; 13 - гидроизоляционный слой из мастичных или окрасочных составов; 14 - П-образная плита-нащельник; 15 - водосточная воронка; 16 - вентиляционный блок (шахта); 19- машинное отделение лифта

Конструкция чердачной крыши с холодным чердаком (план кровли)

1 - вентиляционный блок; 2 - водосточная воронка

Рис. 40. Узлы сопряжений конструкций рулонной крыши с холодным чердаком.

А - вариант решения карнизного узла с решетчатым ограждением; Б - то же, с парапетом;

1 - фризовая панель; 2 - цементно-песчаный раствор; 3 - анкерный выпуск; 4 -

кровельные костыли через 600 мм пристрелены дюбелями; 5 - оцинкованная кровельная

сталь; 6 - стойка ограждения; 7 - дополнительные слои рубероида на битумной мастике; 8

- основная кровля; 9 - ребристая железобетонная кровельная панель; 10 - бетонный

бортовой камень; 11 - защитный фартук из оцинкованной кровельной стали; 12 -

скользящая полоса рулонного материала.

6.2. Железобетонные крыши с теплым чердаком.

Конструкцию чердачных крыш с теплым чердаком составляют утепленные кровельные, лотковые и фризовые панели, опорные конструкции кровельных и лотковых панелей и неутепленное чердачное перекрытие.

Поскольку теплый чердак служит воздухосборной камерой вытяжной вентиляции здания, то вентиляционные блоки нижележащих этажей завершаются оголовками (высотой 0,6 м) в чердачном пространстве и не пересекают покрытие. Фризовые панели проектируют глухими (без вентиляционных отверстий). Эти панели иногда проектируют частично светопрозрачными (например, с включением стеклоблоков). В средней зоне теплого чердака устраивают общую вытяжку шахты (одну на секцию) высотой 4,5 м от уровня верхней плоскости чердачного перекрытия.

Рис. 41. Принципиальная схема конструкции железобетонной крыши с теплым
