II. Основна частина - до 100 хв

Оголосити тему, ціль і навчальні питання заняття, джерело матеріалу.

Прийняти доповідь чергового по взводу.

I. Вступна частина - до 15 хв.

Заняття №3: Затвор Д-30.

Час: 2 години

Місце: клас Д-30

Метод: групове заняття зі взводом

Учбові питання:

1. Призначення та будова механізмів затвору з напівавтоматикою і механізму блокування.

2. Дія механізмів затвору і напівавтоматики. Дія механізму блокування.

Матеріальне забезпечення:

1. Учбова 122мм гаубиця Д-30;

2. Плакати: ствольно-затворна група Д-30, загальний вид Д-30, дія механізмів затвору, клин Д-30;

3. Макет “Механізми затвору”;

4. Рукоятка виймання клина, ключ кришки ударника, викрутка;

План проведення заняття:

Вступна частина - до 15 хв.

Основна частина - до 100 хв.

Заключна частина - до 5 хв.

Література

122 мм гаубиця Д-30. Технічний опис і інструкція з експлуатації, стор.4 - 10

Будова та експлуатація Д-30. Альбом малюнків стор. 6 - 8

Хід заняття:

- Перевірити наявність і зовнішній вигляд студентів.

- Перевірити знання студентами матеріалу попереднього заняття.

Учбове питання №1: Призначення та будова механізмів затвору з напівавтоматикою і механізму блокування

Затвор складається з:

- замикаючого механізму;

- ударного механізму;

- викидаючого механізму;

- захисного механізму;

- утримуючого механізму;

- спускового механізму;

- механізму повторного взведення;

- механізмів полуавтоматики;

замикаючий механізм

призначений для замикання каналу ствола при пострілі.

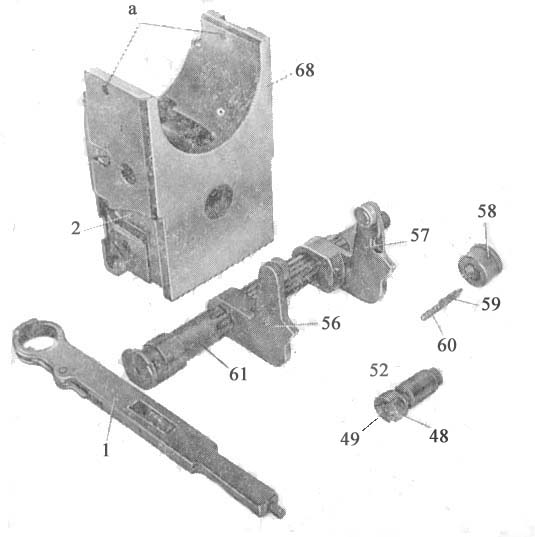

- клин затвора(68); - вісь кривошипів(61) із гайкою(58) і стопором(59); - два кривошипи з роликами(56 та 57); - рукоятка для відкривання затвора(1); - упор клина(52);

Рис. 1 Деталі замикаючого механізму

Клин затвора має вид чотиригранної призми з поглибленням (лотком) зверху для направлення снаряда і гільзи при заряджанні. У нижній частині лотка розташований паз для утримувача снаряда.

У центрі передньої площини (дзеркала клина) є отвір для виходу бойка ударника.

У клині поміщаються ударний механізм, деталі механізму повторного зведення, захисного й утримуючих механізмів.

На правій і лівій бічних площинах клина є фігурні пази (2) по яких сковзають ролики кривошипів, примушуючи клин опускатися при закритті затвора.

Рукоятка для відкривання затвора складається з корпуса, стрижня з пружиною засувки, важеля з віссю і поджима з пружиною.

ударний механізм	призначений для виробництва постріла Взвод ударника надягається на квадратний кінець осі взводу, на нижньому кінці має виріз для штопора взводу. Вісь взводу вставляється в отвір клина справа і має на кінці важелі на які давить зуб кривошипа при відкриванні затвора. Стопор взводу вставляється в отвір у клині з лівої сторони і піджимається пружиною, що упирається одним кінцем у гніздо клина, а іншим у бурт. У середній частині стопор має виріз, у який заходить нижнє плече взводу ударника. Закінчується стопор циліндричним стрижнем, закруглений кінець якого виступає за площини клина і при прямуванні останнього в казеннику утоплюється, з іншої сторони стопор має виріз, у який входить паросток засувки захисного механізму при відкриванні затвора. Кришка ударника з'єднується з клином виступами.	ударник (12), бойова пружина (5), кришка ударника (4), взвод (13), вісь взводу (15), стопор взводу (18) з пружиною (17). Рис.2 Ударний механізм

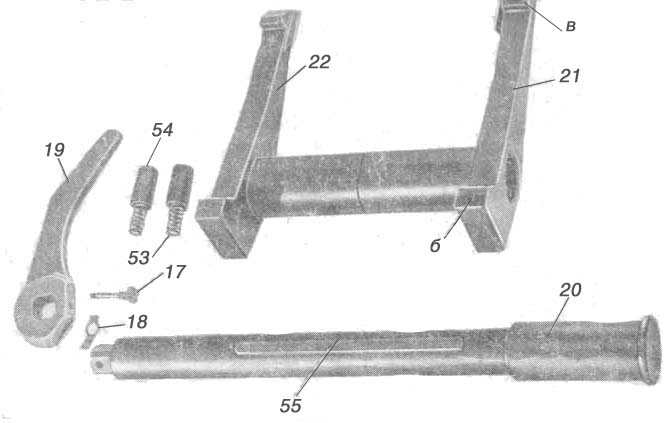

Викидаючий механізм	призначений для викидання гільзи після постріла і для витягу спорядженої гільзи у випадку кількаразової осічки, а також для утримання клина в нижньому (відкритому) положенні. Викидачі розташовані в передній частині клинового гнізда казенника і заходять у пази на казенному зрізі труби, кожний викидач має нижній виступ, верхній виступ (лапку) і захоплення гільзи. Викидачі утримуються від обертання на осі шпонкою (55). Вісь викидачів вставлена в отвір казенника справа. Зліва на виступаючий кінець осі викидача надіто важіль, що утримується на осі стопорний гвинтом (17).	правий (21) і лівий (22) викидачі, вісь викідачів (20) з важелем (19), два стакани з пружинами (54), вставленими в гнізда труби і двох кулачків на клині.   Рис.3 Викидаючий механізм

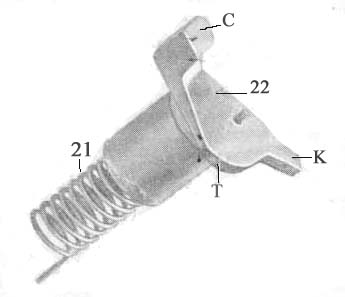

захисний механізм	не дозволяє зробити постріл при не цілком закритому затворі. Захисний механізм встановлюється в гнізді клина затвора Відростком стопор взводу утримується від осьового зсуву до повного закривання затвора. Виступ служить для виведення відростка з вирізу стопора взводу при повному закриванні затвора; гребінь утримує від осьового переміщення (випадання) вісь повторного взведення. Крім того, відросток засувки входить у відповідний паз клина й утримує засувку від випадання. Пружина засувки спіральна з двома виступаючими кінцями. Один із кінців входить у гніздо клина, інший - в отвір засувки.	складається з засувки (22) з пружиною (21). Засувка має відросток(к), виступ (с) і гребінь (т).     Рис.4 Захисний механізм
утримуючий механізм	служить для полегшення зарядження гаубиці, коли стрільба ведється при великих кутах узвишшя ствола. Деталі утримуючого механізму розміщені в лотку клина й у лівій щоці казенника Крім того в клині закріплені упор (10) і гумовий буфер (11), що пом'якшують удар утримувача по клину при відкриванні затвора..	складається з: утримувача (8), вісі утримувача (6) з пружиною (14), гвинта (7), важеля (43), копіра утримувача (44), шайби (45), пружини (46), піджима. Рис.5 Утримуючий механізм
спусковий механізм	служить для спуска ударника	Деталі спускового механізму змонтовані в лівій щоці казенника і на щитку огородження. На щитку огородження встановлені рукоятка спуску з тягою, важіль і важіль натискування. У лівій щоці казенника розміщене натискування з пружиною
механізм блокування	не дозволяє зробити пуск ударника при куті узвишшя ствола більш 22°, якщо казенник розташовується над будь-якою з станин.	складається з важеля з роликом, важеля з чопом тяги, копіра з ползуном і важеля блокування. Важіль із роликом складається з двох важелів, закріплених на осі. Вісь закріплена в кронштейнах верхнього верстата.

механізми напівавтоматики	призначена для автоматичного відкривання і закривання затвора під час стрільби	складається з відкриваючого та закриваючого механізмів і копіра полуавтоматики, розташованих на правій щоці казенника і цапфеної обойми колиски.	Відкриваючий механізм полуавтоматики служить для автоматичного відкривання затвора при накаті ствола.
Відкриваючий та закриваючий механізми складаються з важелів, з'єднанних шарнирно між собою тягою.
На верхньому кінці відкриваючого важеля, є кулачок для взаємодії з копіром полуавтоматики, закріпленим шарнирно на осі, привареної зсередини до правої щоки цапфеної обойми колиски.
Закриваючий механізм полуавтоматики призначений для автоматичного закривання затвора після того, як викидачі звільнять клин. Закриваючий механізм складається з упорного і натискного стаканів, що закривають пружину, розміщену між натискним стаканом і регулювальною гайкою. Регулювальна гайка застопорена гвинтом із шплінтом.
